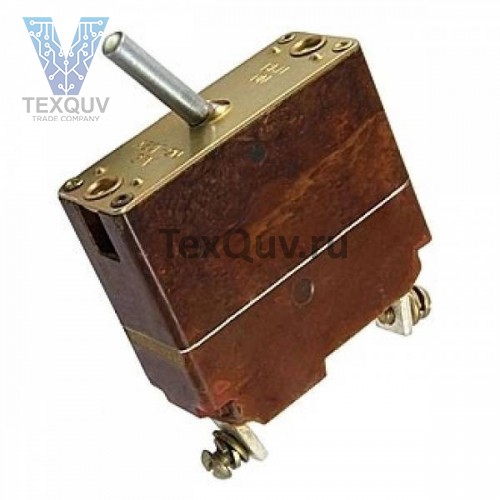

АЗСГ-25

АЗСГ-25

Автоматическая защита сети АЗСГ-15 предназначен для защиты электросети самолетных электросистем от токов опасных перегрузок и коротких замыканий при установке в кабинах с обычным освещением.

Автоматы защиты сети АЗСГ выполнены без свободного расцепителя, т.е. автомат не размыкает цепь при токовых перегрузках, если ручка удерживается в положении "Вкл" и размыкает цепь после освобождения ручки.

Автоматы АЗСГК отличаются от автоматов АЗСГ большей длиной ручки и отсутствием светящегося глазка на торце ручки.

Автоматы защиты АЗСГ на токи от 2 до 15 ампер выполнены с термобиметаллическими расцепителями имеющими зависимую от тока характеристику, автоматы на токи от 20 до 50 ампер выполнены с термобиметаллическими и электромагнитными расцепителями.

Расшифровка условного обозначения:

АЗСГ-25

- АЗС - автомат защиты сети без свободного расцепления;

- Г - наличие герметичного корпуса;

- К - модификация автомата защиты: Без индекса "К" - автомат защиты сети для работы в обычных условиях; с индексом "К" устанавливаются в кабинах с красным освещением и отличаются удлиненной ручкой и отсутствием на ней светящегося глазка.

- 15 - величина номинального тока, А;

- 2С - серия автомата защиты: 2С - автомат защиты второй серии; отсутствие индекса обозначает первую серию.
