КТ940

КТ940

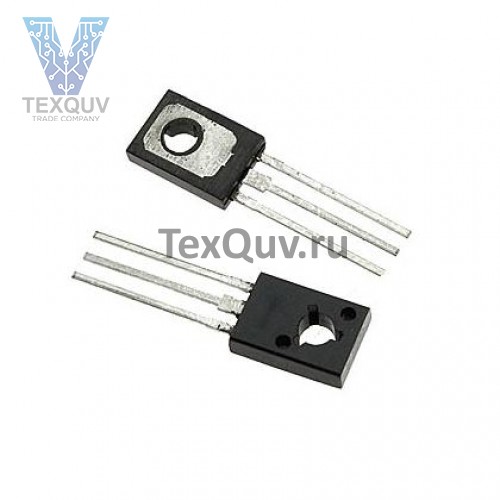

Кремниевые биполярные эпитаксиально-планарные n-p-n транзисторы большой мощности высокой частоты. Предназначены для использования в каскадах видеоусилителей телевизоров, усилителях постоянного тока и других схемах радиоэлектронной аппаратуры широкого применения.

Постоянное напряжение: К-Б до 300 В; К-Э до 300 В; Э-Б до 5 В; ток коллектора до 100 мА; импульсный до 300 мА (при tu ≤ 30 мкс, Q ≥10);  ток базы до 50 мА;  рассеиваемая мощность коллектора : до 1.2 Вт; с дополнительным радиатором до 10 Вт;  максимальный нагрев p-n-перехода до +150  ОС;  тепловое сопротивление кристалл-среда 104 ОС/Вт.
