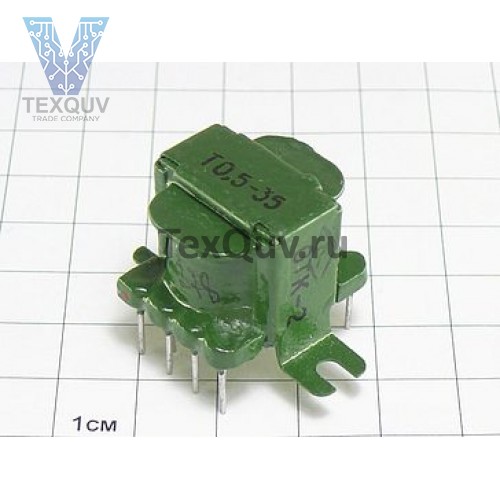

Трансформатор Т0.5-35

Малогабаритные согласующие трансформаторы низкой частоты Т0.5 предназначены для согласования внутреннего сопротивления источника сигнала с входным сопротивлением каскадов усилителей низкой частоты, выполненных на полупроводниковых приборах.

Трансформаторы типа T используются в низкочастотных трактах радиоэлектронной аппаратуры промышленного и бытового назначения.

Трансформаторы изготовляются в тропическом исполнении и могут эксплуатироваться в макроклиматических районах с тропическим (Т) сухим (ТС) или влажным тропическим климатом (ТВ).

Трансформаторы согласования типа Т изготовляются на броневых и стержневых магнитопроводах унифицированного ряда девяти конструктивных исполнений: для печатного монтажа с проволочными выводами и объемного монтажа с лепестковыми выводами.

Технические условия: ОЮ0.472.021 ТУ.

Основные технические характеристики трансформаторов типа Т:

• Диапазон рабочих частот ...... от 100 до 10000 Гц;

• Неравномерность частотной характеристики ...... не менее 5 дБ;

• Входное сопротивление ...... от 1920 до 28000 Ом;

• Сопротивление нагрузки ...... от 400 до 41500 Ом;

• Номинальная мощность ...... от 0,5 до 25 В*А;

• Температура окружающей среды ...... -60...+125 °С;

• Относительная влажность воздуха при температуре +40 °С ...... 98 %;

• Минимальная наработка ...... 10000 часов;

• Срок сохраняемости ...... 12 лет;

• Габаритные размеры ...... от 23х37х28,5 до 69х101х655 мм.
