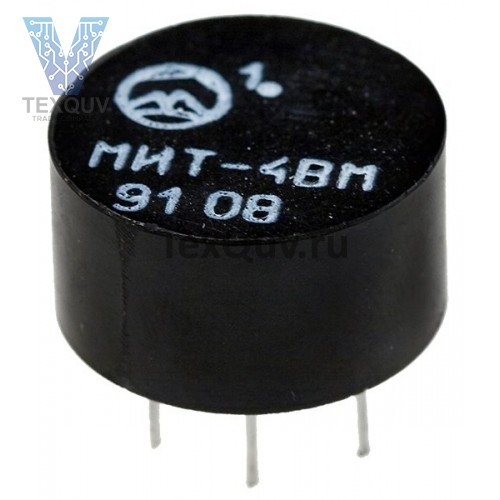

МИТ-4ВМ

МИТ-4ВМ

Малогабаритные импульсные трансформаторы МИТ-4ВМ предназначены для применения в радиотехнической аппаратуре производственно-технического назначения.

Малогабаритные импульсные трансформаторы с повышенной влагоустойчивостью типа МИТ выпускаются 11 типономиналов одного конструктивного исполнения с одной, двумя или тремя вторичными обмотками.

Технические условия: ИЮ0.472.004 ТУ.

Основные технические характеристики трансформаторов типа МИТ:

• Длительность импульсов ...... от 0,04 до 4 мкс;

• Частота следования импульсов ...... от 0,1 кГц до 10 кГц;

• Ток намагничивания ...... от 45 до 210 мА;

• Максимально допустимое рабочее напряжение ...... до 300 В;

• Максимально допустимый ток в обмотках (импульсный) ...... до 2 А;.

• Сопротивление изоляции между обмотками ...... не менее 5000 МОм;.

• Температура окружающей среды ...... -60...+85 °С;

• Относительная влажность воздуха при температуре +40 °С ...... 98 %;

• Габаритные размеры ...... диаметр 22 мм, высота 13 мм;.

• Минимальная наработка ...... 100000 часов;

• Срок сохраняемости ...... 25 лет;

• Маркировка «В» - высота  корпуса с выводами 55 мм;

• Маркировка «М» - высота корпуса с выводами 22 мм.
