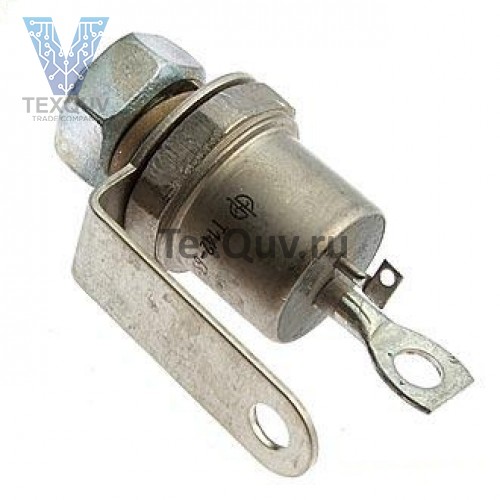

ТБ142-63-9

Тиристор быстродействующий штыревого исполнения.

Предназначен для работы в статических преобразователях электроэнергии, в силовых установках постоянного и переменного тока, в которых требуется малое время выключения и включения, а также высокие критические скорости нарастания напряжения в закрытом состоянии и тока в открытом состоянии.

Выпускаются в металлостеклянном корпусе с жестким выводом.

Максимально допустимый действующий ток - 63 А

Повторяющееся импульсное напряжение в закрытом состоянии и повторяющееся импульсное обратное напряжение - 1200 В

Охлаждение воздушное естественное или принудительное.

Обозначение типономинала приводится на корпусе.

Габаритные размеры:

- общая длина - 56 мм

- длина шпильки - 16 мм

- резьба - М10

Масса тиристора не более 48 г.

Тип применяемого охладителя - О141, О241, О541.

Структура условного обозначения:

ТБ142-63-12-ХХХ

ТБ - тиристор быстродействующий;

1 - порядковый номер модификации конструкции;

4 - обозначение диаметра корпуса по ГОСТ 20859.1-89;

2 - обозначение конструктивного исполнения корпуса по ГОСТ 20859.1-89;

63 - максимально допустимый действующий ток, А;

12 - класс по повторяющемуся напряжению;

Х - группа по критической скорости нарастания напряжения в закрытом состоянии;

Х - группа по времени выключения;

Х -  группа по времени включения.
