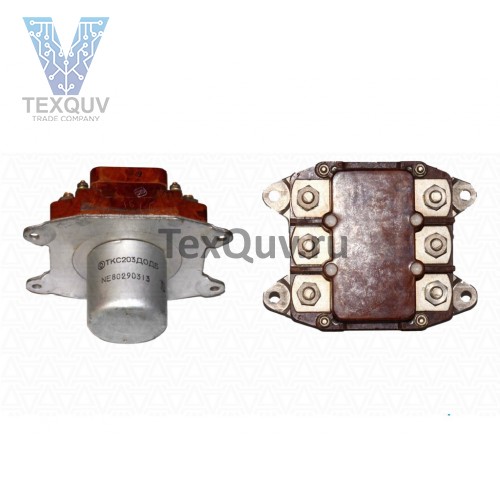

ТКС203ДОДБ

Контактор включающий ТКС203ДОДБ предназначен для коммутации цепей в электросистемах объектов авиационной техники всеклиматического применения.

Структура условного обозначения:
ТКС203ДОДБ
- Т - номинальное напряжение в цепи обмотки управления контактора - 27 В;
- К - обозначение аппарата: К - контактор;
- С - номинальная коммутируемая сила тока А:
     - буква Д - десятки;
     - буква С - сотни;
- 2 - указывает число единиц данного разряда;
- 0 - число независимых размыкающих контактов;
- 3 - число независимых замыкающих контактов;
- Д - режим работы - продолжительный;
- О - максимально допустимая температура окружающей среды: О - 85°С;
- Д - дополнительная температура 25°С;
- Б - наличие вспомогательных контактов.

Основные технические характеристики контактора ТКС203ДОДБ:
• Ток коммутации, А ...... 200; 100
• Напряжение коммутации, В:
     - постоянного тока ...... 27; 110
     - переменного тока ...... 200В 400Гц; 380В 55Гц
• Число коммутируемых цепей ...... 3
• Режим работы ...... продолжительный
• Габаритные размеры, мм ...... 143х107х98
• Масса, кг ...... 1,65

Год: 83-92-95-11
