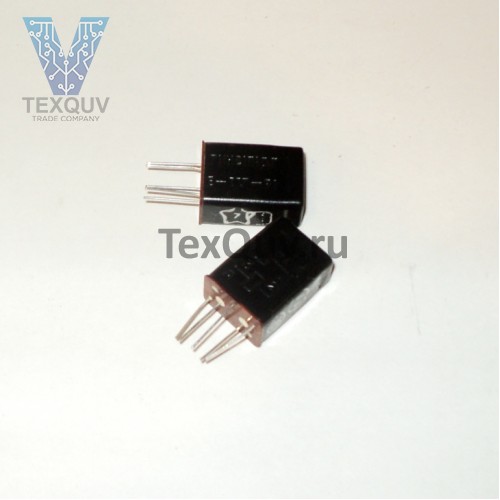

ТКН21П1ДГ

Реле ТКН21П1ДГ коммутационное постоянного тока предназначено для работы в электросистемах объектов авиационной техники.

Структура условного обозначения:
ТКН21П1ДГ
- Т - номинальное напряжение обмотки управления 27в;
- К - коммутационное реле с питанием цепи управления постоянным током;
- Н - значение номинального тока в цепи главных контактов, обозначает разряд:
      - Н - ноль целых;
      - Е - единицы;
      - Д - десятки;
- 2 - указывает количество единиц данного разряда;
- 1П - обозначает количество переключающих контактов;
- ДГ - дополнительные конструктивные особенности и модификации реле.

Основные технические характеристики реле ТКН21П1ДГ:
• Номинальное  напряжение цепи управления, В ...... 27
• Номинальное напряжение коммутируемой цепи, В ...... 27
• Ток коммутируемой цепи, А ...... 0,2
• Диапазон напряжений коммутируемой цепи постоянного тока, В ...... 24,3-30

Год: 2000
