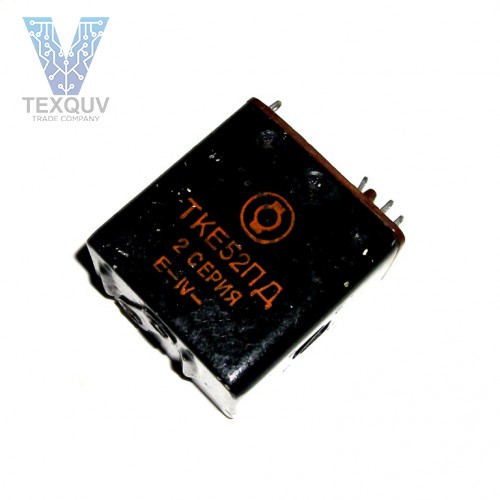

ТКЕ52ПД

Реле электромагнитное коммутационное негерметичное ТКЕ52ПД предназначено для коммутации электрических цепей постоянного и переменного тока в электросистемах объектов авиационной техники.

Структура условного обозначения:

ТКЕ52ПД

- Т - номинальное напряжение обмотки управления 27В переменного тока;

- К - коммутационное реле с питанием цепи управления постоянным током;

- Е - значение номинального тока в цепи главных контактов, обозначает разряд:

      - Н - ноль целых;

      - Е - единицы;

      - Д - десятки;

- 5 - указывает количество единиц данного разряда;

- 2П - обозначает количество переключающих контактов;

- Д1 - дополнительные конструктивные особенности и модификации реле.

Основные технические характеристики реле ТКЕ52ПД:

• Диапазон напряжений постоянного тока в цепи контактов, В ...... 16-30

• Диапазон напряжений переменного тока в цепи контактов, В ...... 20-220

• Диапазон токов в цепи контактов, А ...... 0,05-5

• Диапазон напряжений в цепи управления постоянного тока, В ...... 24-30

• Количество коммутируемых цепей, шт ...... 2

• Конструктивное исполнение ...... негерметичные

• Масса, кг ...... 0,1
