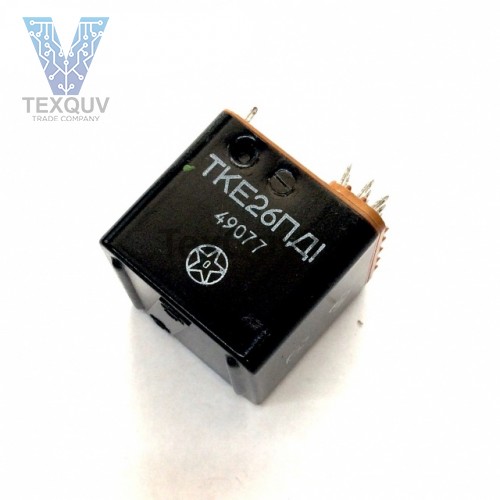

ТКЕ26ПД1

Реле ТКЕ26ПД1 коммутационное постоянного тока негерметичное предназначено для работы в электросистемах объектов авиационной техники.

Структура условного обозначения:
ТКЕ26ПД1
- Т - номинальное напряжение обмотки управления 27в;
- К - коммутационное реле с питанием цепи управления постоянным током;
- Е - значение номинального тока в цепи главных контактов, обозначает разряд:
      - Н - ноль целых;
      - Е - единицы;
      - Д - десятки;
- 2 - указывает количество единиц данного разряда;
- 6П - обозначает количество переключающих контактов;
- Д1 - дополнительные конструктивные особенности и модификации реле.

Основные технические характеристики реле ТКЕ26ПД1:
• Номинальное  напряжение цепи управления, В ...... 27
• Номинальное напряжение коммутируемой цепи, В ...... 27
• Ток коммутируемой цепи, А ...... 2
• Ток, потребляемый обмоткой реле во включенном состоянии при номинальном напряжении, не более, А ...... 0,2
• Напряжение срабатывания реле, не более, В ......14
• Напряжение отпускания реле, не более, В ...... 7
• Диапазон напряжений коммутируемой цепи постоянного тока, В ...... 24,3-30
• Диапазон напряжений коммутируемой цепи переменного тока 360-440Гц , не более, В ...... 220
• Масса, не более, г ...... 80
• Габариты, мм ...... 37х35х38

Год: 79-81
