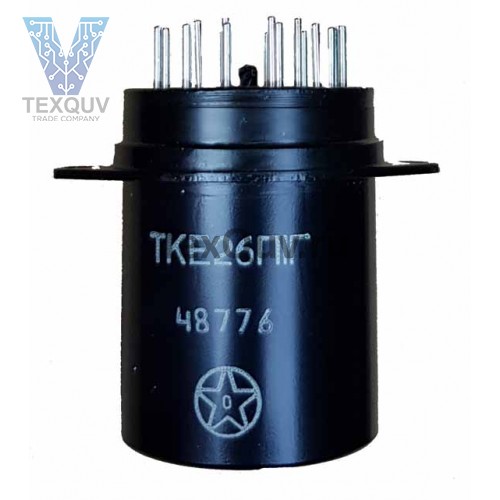

ТКЕ26П1Г

ТКЕ26П1Г

Реле электромагнитное коммутационное нейтральное ТКЕ26П1Г предназначено для работы в электросистемах объектов авиационной техники, эксплуатируемых в любых климатических условиях.

Структура условного обозначения:

ТКЕ26П1Г

- Т - номинальное напряжение обмотки управления 27в;

- К - коммутационное реле с питанием цепи управления постоянным током;

- Е - значение номинального тока в цепи главных контактов, обозначает разряд:

      - Н - ноль целых;

      - Е - единицы;

      - Д - десятки;

- 2 - указывает количество единиц данного разряда;

- 6П - обозначает количество переключающих контактов;

- 1 - количество независимых замыкающих контактов;

- Г - герметичные.

Основные технические характеристики реле ТКЕ26П1Г:

• Номинальное напряжение коммутируемой цепи (постоянный ток), В ...... 27

• Номинальное напряжение цепи управления (постоянный ток), В ...... 27

• Ток коммутируемой цепи (при t цепи меньше или равно 0,015с), А ...... 2

• Ток, потребляемый обмоткой реле во включенном состоянии при номинальном напряжении, не более, А ...... 0,11

• Напряжение срабатывания реле в нагретом состоянии в нормальных условиях, не более, В ...... 18

• Напряжение отпускания реле в нагретом состоянии в нормальных условиях, не более,  ...... 6,5

• Конструктивное исполнение ...... герметичные

• Габаритные размеры, мм ...... 46,5х33х48,6
