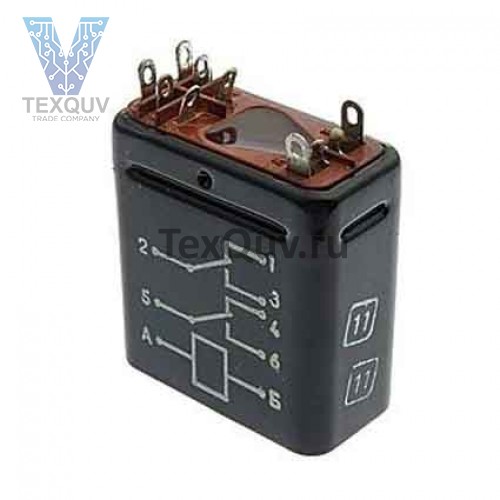

ТКЕ22ПКТ

Реле ТКЕ22ПКТ коммутационное постоянного тока негерметичное предназначено для работы в электросистемах объектов авиационной техники.

Структура условного обозначения:

ТКЕ22ПКТ

- Т - номинальное напряжение обмотки управления 27в;

- К - коммутационное реле с питанием цепи управления постоянным током;

- Е - значение номинального тока в цепи главных контактов, обозначает разряд:

      - Н - ноль целых;

      - Е - единицы;

      - Д - десятки;

- 2 - указывает количество единиц данного разряда;

- 1П - обозначает количество переключающих контактов;

- КТ - дополнительные конструктивные особенности и модификации реле.

Основные технические характеристики реле ТКЕ22ПКТ:

• Номинальное  напряжение цепи управления, В ...... 27

• Номинальное напряжение коммутируемой цепи, В ...... 27

• Ток коммутируемой цепи, А ...... 2

• Ток, потребляемый обмоткой реле во включенном состоянии при номинальном напряжении, не более, А ...... 0,23

• Напряжение срабатывания реле, не более, В ......2

• Напряжение отпускания реле, не более, В ...... 3

• Диапазон напряжений коммутируемой цепи постоянного тока, В ...... 24,3-30

• Диапазон напряжений коммутируемой цепи переменного тока 360-440Гц , не более, В ...... 220

• Масса, не более, г ......  40

• Габариты, мм ...... 40х29х19
