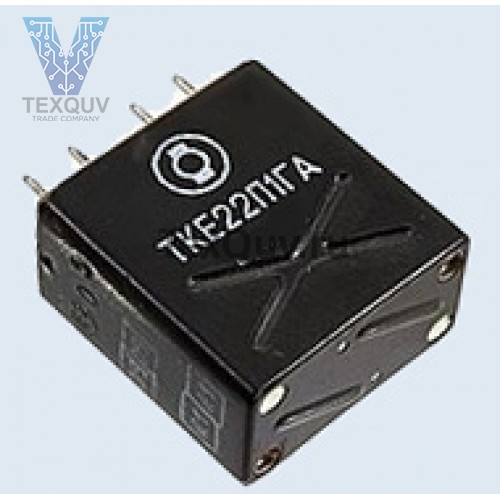

ТКЕ22П1ГА

ТКЕ22П1ГА

Реле электромагнитное коммутационное нейтральное ТКЕ22П1ГА предназначено для коммутации электрических цепей постоянного и переменного тока в электросистемах объектов авиационной техники.

Структура условного обозначения:

ТКЕ22П1ГА

- Т - номинальное напряжение обмотки управления 27в;

- К - коммутационное реле с питанием цепи управления постоянным током;

- Е - значение номинального тока в цепи главных контактов, обозначает разряд:

      - Н - ноль целых;

      - Е - единицы;

      - Д - десятки;

- 2 - указывает количество единиц данного разряда;

- 2П - обозначает количество переключающих контактов;

- 1 - количество независимых замыкающих контактов;

- Г - герметичные.

- А - модификация.

Основные технические характеристики реле ТКЕ22П1ГА:

• Номинальное напряжение коммутируемой цепи (постоянный ток), В ...... 27

• Номинальное напряжение цепи управления (постоянный ток), В ...... 27

• Ток коммутируемой цепи (при t цепи меньше или равно 0,015с), А ...... 2

• Количество коммутируемых цепей, шт ...... 2

• Конструктивное исполнение ...... герметичные
