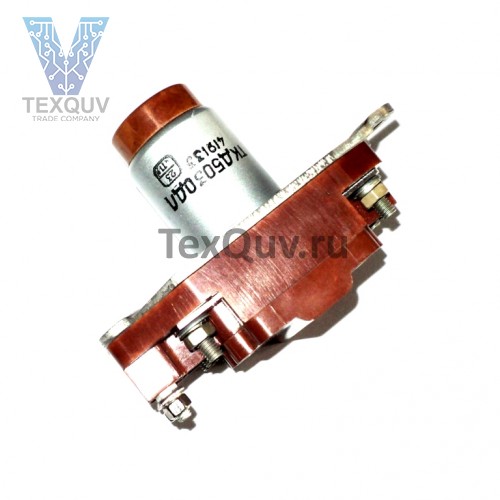

ТКД503ОДЛ

Контактор электромагнитный трехцепевой переключающий ТКД503ОДЛ предназначен для коммутации цепей постоянного и переменного тока в электросистемах объектов авиационной техники всеклиматического применения.

Структура условного обозначения:
ТКД503ОДЛ
- Т - номинальное напряжение в цепи обмотки управления контактора: Т - 27 В;
- К - обозначение аппарата: К - контактор;
- Д - номинальная коммутируемая сила тока А:
     - буква Д - десятки;
     - буква С - сотни;
- 5 - указывает число единиц данного разряда;
- 0 - число независимых размыкающих контактов;
- 3 - число независимых замыкающих контактов;
- О - максимально допустимая температура окружающей среды: О - 85°С;
- Д - режим работы продолжительный;
- Л - облегченный вариант.

Основные технические характеристики контактора ТКД503ОДЛ :
• Номинальная величина тока коммутируемой цепи, А ...... 50
• Диапазон напряжений в цепи контактов, В:
     - постоянного тока ...... 24-30
     - переменного тока ...... 110-210
• Диапазон токов в цепи контактов, А ...... 5-50
• Диапазон напряжения постоянного тока в цепи управления, В ...... 24-30
• Температуры окружающего воздуха ...... от -60 до +85 °С
• Масса кг, не более  ...... 0,41

Год: 90-92
