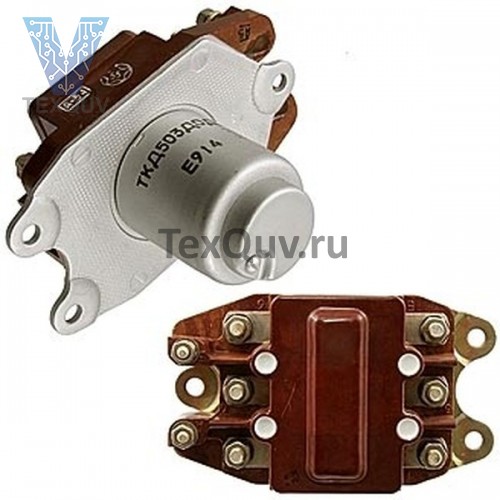

ТКД503ДОД

Контактор ТКД503ДОД предназначен для коммутации цепей в электросистемах объектов авиационной техники всеклиматического применения.

Структура условного обозначения:

ТКД503ДОД

- Т - номинальное напряжение в цепи обмотки управления контактора - 27 В;

- К - обозначение аппарата: К - контактор;

- Д - значение номинального тока в цепи главных контактов, обозначает разряд:

     - буква Е - единицы;

     - буква Д - десятки;

     - буква С - сотни;

- 5 - указывает число единиц данного разряда;

- 1 - число независимых размыкающих контактов;

- 3 - число независимых замыкающих контактов;

- Д - режим работы - продолжительный;

- О - максимально допустимая температура окружающей среды: О - 85°С;

- Д - дополнительная температура 25°С

Основные технические характеристики контактора ТКД503ДОД:

• Номинальное напряжение в цепи главных контактов и в цепи управления, В ...... 27

• Ток главных контактов, А ...... 50

• Режим работы ...... продожительный

• Число коммутаций ...... 10000
