ТКД501ОДЛ

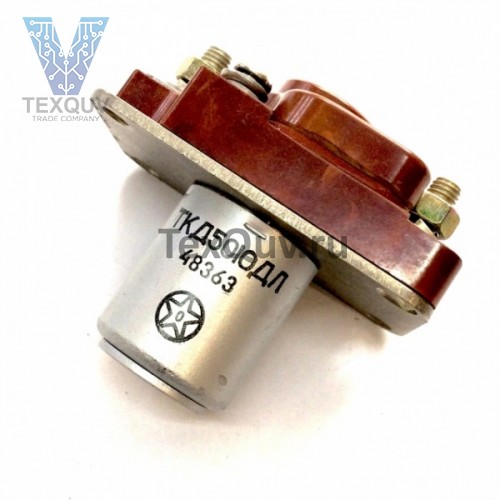

Контактор электромагнитный ТКД501ОДЛ предназначен для коммутации цепей постоянного и переменного тока в электросистемах объектов авиационной техники всеклиматического применения.

Структура условного обозначения:
ТКД501ОДЛ
- Т - номинальное напряжение в цепи обмотки управления контактора - 27 В;
- К - обозначение аппарата: К - контактор;
- Д - номинальная коммутируемая сила тока А:
     - буква Д - десятки;
     - буква С - сотни;
- 5 - указывает число единиц данного разряда;
- 0 - число независимых размыкающих контактов;
- 1 - число независимых замыкающих контактов;
- О - максимально допустимая температура окружающей среды: О - 85°С;
- Д - режим работы продолжительный;
- Л - облегченный вариант.

Основные технические характеристики контактора ТКД501ОДЛ:
• Номинальное напряжение в цепи главных контактов и в цепи управления, В ...... 27
• Ток главных контактов, А ...... 50
• Режим работы ...... продожительный
• Число коммутаций ...... 10000

Год: 88-89
