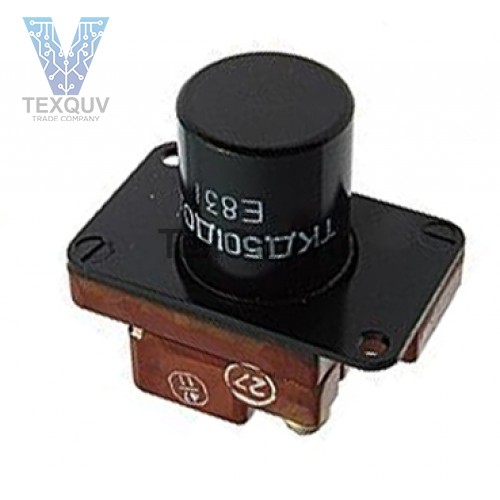

ТКД501ДОДГ

Контактор включающий ТКД501ДОДГ предназначен для коммутации цепей в электросистемах объектов авиационной техники всеклиматического применения.

Структура условного обозначения:
ТКД501ДОДГ
- Т - номинальное напряжение в цепи обмотки управления контактора: Т - 27 В;
- К - обозначение аппарата: К - контактор;
- Д - номинальная коммутируемая сила тока А:
     - буква Д - десятки;
     - буква С - сотни;
- 5 - указывает число единиц данного разряда;
- 0 - число независимых размыкающих контактов;
- 3 - число независимых замыкающих контактов;
- Д - режим работы - продолжительный;
- О - максимально допустимая температура окружающей среды: О - 85°С;
- Д - дополнительная температура 25°С;
- Г - герметичные.

Основные технические характеристики контактора ТКД501ДОДГ:
• Ток коммутации, А ...... 50
• Напряжение коммутации, В:
     - постоянного тока ...... 30
     - переменного тока ...... 200В 360-1100Гц
• Число коммутируемых цепей ...... 1
• Режим работы ...... продолжительный
• Габаритные размеры, мм ...... 61х39х56
• Масса, кг ...... 0,21
