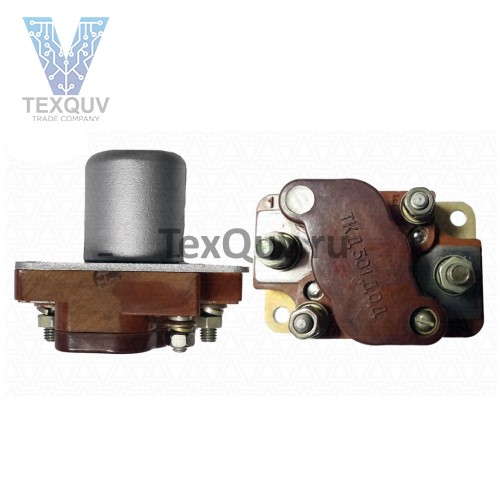

ТКД501ДОД

Контактор одноцепевые включающие ТКД501ДОД предназначены для коммутации цепей в электросистемах объектов авиационной техники всеклиматического применения.
Контакторы представляют собой контактные устройства с двойным разрывом цепи контактов, приводимые в действие электромагнитом втяжного типа.

Структура условного обозначения:
ТКД501ДОД
- Т - номинальное напряжение в цепи обмотки управления контактора: Т - 27 В;
- К - обозначение аппарата: К - контактор;
- Д - номинальная коммутируемая сила тока А:
     - буква Д - десятки;
     - буква С - сотни;
- 5 - указывает число единиц данного разряда;
- 0 - число независимых размыкающих контактов;
- 1 - число независимых замыкающих контактов;
- Д - режим работы - продолжительный;
- О - максимально допустимая температура окружающей среды: О - 85°С;
- Д - дополнительная температура 25°С

Основные технические характеристики контактора ТКД501ДОД:
• Номинальное напряжяние коммутируемой цепи постоянного тока, В ...... 27
• Номинальная величина тока коммутируемой цепи, А ...... 50
• Номинальное напряжение в цепи управления контактором ...... 27
• Напряжение срабатывания, В ......9-18
• Напряжение отключения, В ...... 2-6,5
• Время срабатывания, мсек:
     - при включении ...... 20
     - при отключении ...... 20
• Допустимая частота срабатываний, раз в минуту ...... 4
• температуры окружающего воздуха ...... от +85 до -60°С
• Вес в кг, не более  ...... 0,29

Год: 2006
