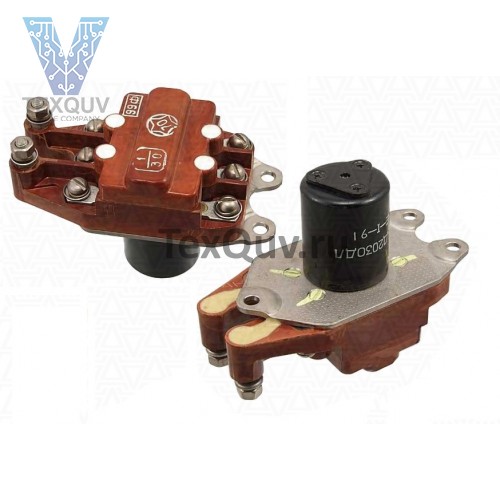

ТКД203ОДЛ (2015г)

Контактор электромагнитный трехцепевой переключающий ТКД203ОДЛ предназначен для коммутации цепей постоянного и переменного тока в электросистемах объектов авиационной техники всеклиматического применения.

Структура условного обозначения:

ТКД203ОДЛ

- Т - номинальное напряжение в цепи обмотки управления контактора: 27 В;

- К - обозначение аппарата: К - контактор;

- Д - номинальная коммутируемая сила тока А:

     - буква Д - десятки;

     - буква С - сотни;

- 2 - указывает число единиц данного разряда;

- 0 - число независимых размыкающих контактов;

- 3 - число независимых замыкающих контактов;

- О - максимально допустимая температура окружающей среды: О - 85°С;

- Д - режим работы продолжительный;

- Л - облегченный вариант.

Основные технические характеристики контактора ТКД203ОДЛ :

• Номинальная величина тока коммутируемой цепи, А ...... 25

• Диапазон напряжений в цепи контактов, В:

     - постоянного тока ...... 24-30

     - переменного тока ...... 110-210

• Диапазон токов в цепи контактов, А ......2,5-25

• Диапазон напряжения постоянного тока в цепи управления, В ...... 24-30

• Температуры окружающего воздуха ...... от -60 до +85 °С

• Масса кг, не более  ...... 0,2
