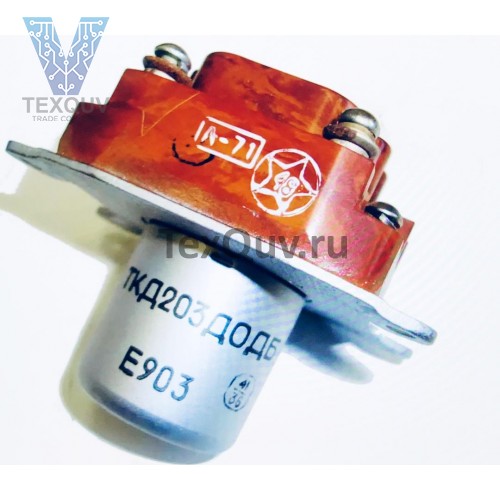

ТКД203ДОДБ Контактор

Контактор включающий ТКД203ДОДБ предназначен для коммутации цепей в электросистемах объектов авиационной техники всеклиматического применения.

Структура условного обозначения:

ТКД203ДОДБ

- Т - номинальное напряжение в цепи обмотки управления контактора - 27 В;

- К - обозначение аппарата: К - контактор;

- Д - номинальная коммутируемая сила тока А:

     - буква Д - десятки;

     - буква С - сотни;

- 2 - указывает число единиц данного разряда;

- 0 - число независимых размыкающих контактов;

- 3 - число независимых замыкающих контактов;

- Д - режим работы - продолжительный;

- О - максимально допустимая температура окружающей среды: О - 85°С;

- Д - дополнительная температура 25°С;

- Б - наличие вспомогательных контактов.

Основные технические характеристики контактора ТКС203ДОДБ:

• Ток коммутации, А ...... 25; 10

• Напряжение коммутации, В:

     - постоянного тока ...... 27; 110

     - переменного тока ...... 200В 400Гц; 380В 50Гц

• Число коммутируемых цепей ...... 3

• Режим работы ...... продолжительный

• Габаритные размеры, мм ...... 80х60х65

• Масса, кг ...... 0,35
