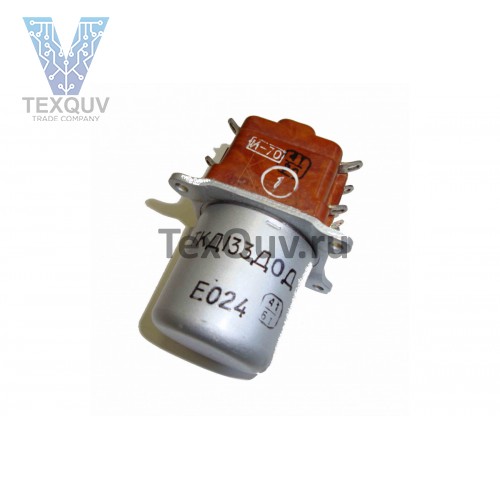

ТКД133ДОД

Контактор включающий ТКД133ДОД предназначен для коммутации цепей в электросистемах объектов авиационной техники всеклиматического применения.

Структура условного обозначения:

ТКД133ДОД

- Т - номинальное напряжение в цепи обмотки управления контактора - 27 В;

- К - обозначение аппарата: К - контактор;

- Д - значение номинального тока в цепи главных контактов, обозначает разряд:

     - буква Е - единицы;

     - буква Д - десятки;

     - буква С - сотни;

- 1 - указывает число единиц данного разряда;

- 3 - число независимых размыкающих контактов;

- 3 - число независимых замыкающих контактов;

- Д - режим работы - продолжительный;

- О - максимально допустимая температура окружающей среды: О - 85°С;

- Д - дополнительная температура 25°С

Основные технические характеристики контактора ТКД133ДОД:

• Номинальное напряжение цепи питания, В ...... 27

• Ток коммутации, А ...... 10; 5

• Напряжение коммутации, В:

     - постоянного тока ...... 30

     - переменного тока ...... 200В 440Гц; 380В 55Гц

• Число коммутируемых цепей ...... 3

• Режим работы ...... продолжительный

• Габаритные размеры, мм ...... 49х40х63

• Масса, кг ...... 0,26
