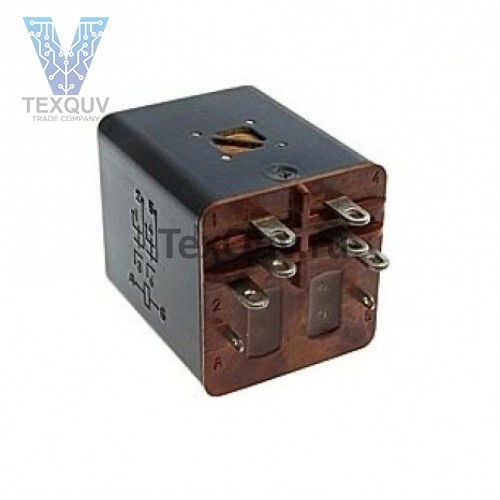

ТКД12ПК1

Реле ТКД12ПК1 коммутационное постоянного тока негерметичное предназначено для работы в электросистемах объектов авиационной техники.

Структура условного обозначения:

ТКД12ПК1

- Т - номинальное напряжение обмотки управления 27в;

- К - коммутационное реле с питанием цепи управления постоянным током;

- Д - значение номинального тока в цепи главных контактов, обозначает разряд:

      - Н - ноль целых;

      - Е - единицы;

      - Д - десятки;

- 1 - указывает количество единиц данного разряда;

- 2П - обозначает количество переключающих контактов;

- К1 - дополнительные конструктивные особенности и модификации реле.

Основные технические характеристики реле ТКД12ПК1:

• Номинальное  напряжение цепи управления, В ...... 27

• Номинальное напряжение коммутируемой цепи, В ...... 27

• Ток коммутируемой цепи, А ...... 10

• Напряжение срабатывания реле, не более, В ......19

• Напряжение отпускания реле, не более, В ...... 7

• Диапазон напряжений коммутируемой цепи постоянного тока, В ...... 24,3-30

• Диапазон напряжений коммутируемой цепи переменного тока 360-440Гц , не более, В ...... 220
