ТДЕ210ОДГ

ТДЕ210ОДГ

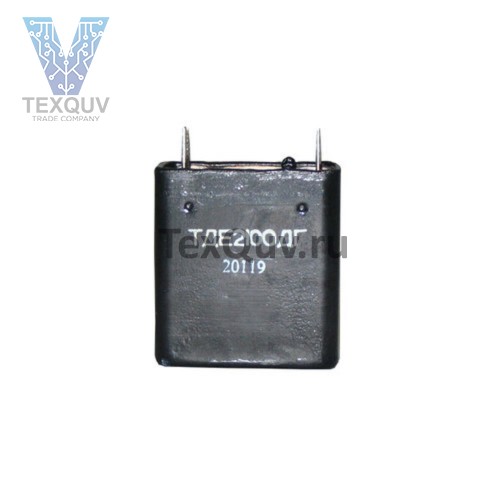

Реле ТДЕ210ОДГ электромагнитное герметичное детекторное, с обмоткой рассчитанной на включение в сеть постоянного тока с номинальным напряжением 27 В и имеющее один независимых размыкающий контакт на ток 2 А.
Обеспечивает коммутацию электрических цепей постоянного тока напряжением от 5 до 30 В и силе тока от 0,1 до 2 А.
Используется в качестве элемента, реагирующего на полярность подаваемого на него сигнала.
Реле ТДЕ210ОДГ предназначено для работы в электросистемах объектов авиационной техники, в бортовом и наземном радиотехническом оборудовании, эксплуатируемых в различных климатических условиях.
Тип корпуса - зачехлённый, герметичный.
Климатическое исполнение: «О» - общеклиматическое по ГОСТ 15150-69.
Категория качества: «ОТК», «ВП».
Технические условия: ТЭ4.500.030ТУ.

Основные технические и эксплуатационные характеристики реле ТДЕ210ОДГ:
● Диапазон напряжений постоянного тока в цепи контактов, В ...... 5-30;
● Диапазон токов в цепи контактов, А ...... 0,1-2;
● Диапазон напряжений в цепи управления постоянного тока, В ...... 24-30;
● Количество коммутируемых цепей, шт ...... 1;
● Конструктивное исполнение ...... герметичные;
● Габаритные размеры, мм ......19х37х40,5;
● Масса, г ......64.

Расшифровка условного обозначения:
ТДЕ210ОДГ
- Т - номинальное напряжение обмотки управления 27 В;
- Д - детекторное реле с питанием цепи управления постоянным током;
- Е - значение номинального тока в цепи главных контактов, обозначает разряд:
      - Н - ноль целых;
      - Е - единицы;
      - Д - десятки;
- 2 - указывает количество единиц данного разряда;
- 10 - количество и вид контактов:
       - первая цифра 1 обозначает количество независимых размыкающих контактов;
       - вторая цифра 0 обозначает отсутствие независимых замыкающих контактов;
- ОД - максимально допустимая температура окружающей среды - 85°С;
- Г - герметичные.
