АРТИКУЛ: 0016925

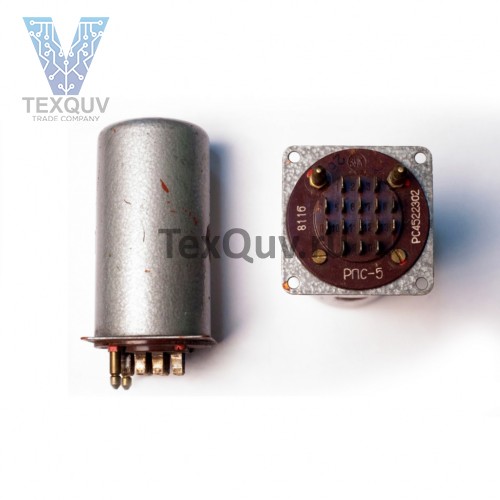

Реле РПС5 РС4.522.304 (2011г)
Нет в наличии
2 800.00 ₽
Цена с учетом НДС
Быстрая доставка
Описание
РПС5 РС4.522.304
Реле РПС5 РС4.522.304 электромагнитные слаботочные поляризованные, трёхпозиционные, одностабильные, зачехлённые, с одним контактом на переключение.
Предназначены для коммутации электрических цепей постоянного и переменного тока.
Реле РПС5 используются для работы в составе электронных схем управления коммутацией в оборудовании общего и специального назначения.
Тип корпуса - металлический, пылебрызгозащищенный, негерметичный.
Вид климатического исполнения - «УХЛ» по ГОСТ 15150-69.
Категория качества: «ОТК» «ВП», «ОС».
Технические условия:
- для реле с приёмкой «1» ДЕГ0.452.000ТУ;
- для реле с приёмкой «5» ДЕГ0.452.000ТУ;
- для реле с приёмкой «9» ДЕГ0.452.000ТУ, ОСТ В 4.450.019-91.
Минимальный срок службы и срок сохраняемости реле РПС5:
- при хранении в условиях отапливаемого хранилища, а также вмонтированных в защищенную аппаратуру или находящихся в комплекте ЗИП - 12 лет;
- при хранении в неотапливаемом хранилище, в упаковке изготовителя и вмонтированных аппаратуру - 2 года;
- при хранении под навесом, в упаковке изготовителя и вмонтированных в аппаратуру - 1 год.
Расшифровка условного обозначения:
РПС5 РС4.522.304
РПС - реле поляризованное слаботочное низкочастотное;
5 - порядковый номер разработки;
РС4.522.304 - исполнение (паспорт) реле в зависимости от электрических параметров и конструктивных особенностей.
Реле РПС5 РС4.522.304 электромагнитные слаботочные поляризованные, трёхпозиционные, одностабильные, зачехлённые, с одним контактом на переключение.
Предназначены для коммутации электрических цепей постоянного и переменного тока.
Реле РПС5 используются для работы в составе электронных схем управления коммутацией в оборудовании общего и специального назначения.
Тип корпуса - металлический, пылебрызгозащищенный, негерметичный.
Вид климатического исполнения - «УХЛ» по ГОСТ 15150-69.
Категория качества: «ОТК» «ВП», «ОС».
Технические условия:
- для реле с приёмкой «1» ДЕГ0.452.000ТУ;
- для реле с приёмкой «5» ДЕГ0.452.000ТУ;
- для реле с приёмкой «9» ДЕГ0.452.000ТУ, ОСТ В 4.450.019-91.
Минимальный срок службы и срок сохраняемости реле РПС5:
- при хранении в условиях отапливаемого хранилища, а также вмонтированных в защищенную аппаратуру или находящихся в комплекте ЗИП - 12 лет;
- при хранении в неотапливаемом хранилище, в упаковке изготовителя и вмонтированных аппаратуру - 2 года;
- при хранении под навесом, в упаковке изготовителя и вмонтированных в аппаратуру - 1 год.
Расшифровка условного обозначения:
РПС5 РС4.522.304
РПС - реле поляризованное слаботочное низкочастотное;
5 - порядковый номер разработки;
РС4.522.304 - исполнение (паспорт) реле в зависимости от электрических параметров и конструктивных особенностей.
Характеристики
| Диапазон коммутации напряжения, В | 6...36 |
|---|---|
| Диапазон коммутации тока, А | 0.01...0.2 |
| Кол-во контактов | 1П |
| Масса, кг | 25 |
| Относительная влажность, % | до 98 |
| Сопротивление контактов, Ом | 1.0 |
| Сопротивление обмотки, Ом | 1.7…2.3 |
| Температурный диапазон, °С | от -60 до +70 |
| Ток отпускания, мА | 0.75 |
| Ток срабатывания, мА | 1.5…4.6 |
