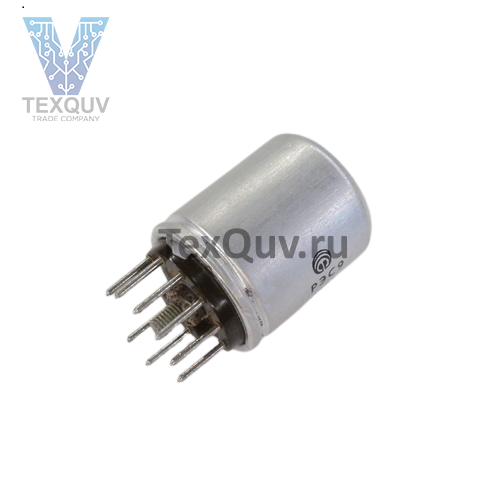

РЭС-9 РС4.524.204 реле
Описание
РЭС9 РС4.524.204 реле малогабаритное электромагнитное применяется для получения независимой выдержки времени. Реле времени применяется в схемах, где необходимо автоматически выполнить какое-то действие через определенный промежуток времени. Механизм реле размещен в пластмассовом корпусе, на лицевой части реле выведен переключатель поддиапазона установок и ручка установки выдержки времени.
Параметры и характеристики Реле РЭС9 РС4.524.204:
Входные параметры:
Номинальное напряжение обмотки: 6; 11; 27 В постоянного тока (в зависимости от паспорта)
Выходные параметры:
Ток коммутируемый контактами: 0,000005 - 3 А постоянного тока; 0,1 - 0,5 А переменного тока частотой 50-1000 Гц
Напряжение на разомкнутых контактах: 6 - 250 В постоянного тока; 6 - 115 В переменного тока частотой 50-1000 Гц
Габариты: 36 х 21,3 х 21,3 мм (В х Ш х Д)
Вес: не более 20 г.
Характеристики
| Время отпускания, мс | 3 |
|---|---|
| Время срабатывания, мс | 9 |
| Коммутируемый ток, А | 0,05…2 |
| Масса, кг | 20 |
| Сопротивление контактов, Ом | 1.5 |
| Сопротивление обмотки, Ом | 65…79 |
| Температурный диапазон, °С | от -60 до +85 |
| Ток отпускания, мА | 12 |
| Ток срабатывания, мА | 80 |
| Рабочее напряжение, В | 10...18 |
