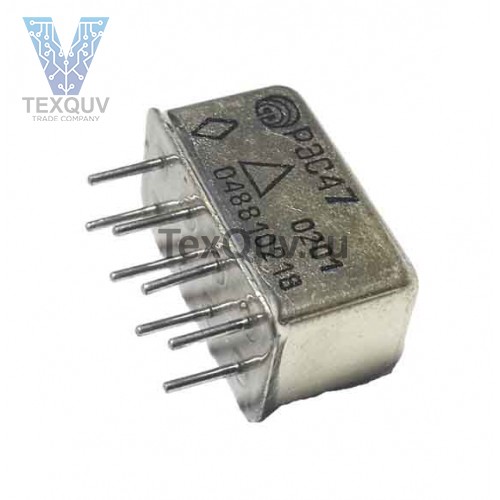

РЭС47 РФ4.500.407-02.01 реле

РЭС47 РФ4.500.407-02.01
Реле РЭС47 РФ4.500.407-02.01 электромагнитное слаботочное низкочастотное, двухпозиционное, одностабильное, питаемое постоянным током, с двумя переключающими контактами.
Предназначено для коммутации электрических цепей постоянного и переменного тока частотой от 50 до 2500 Гц.
Реле РЭС47 выпускаются со штыревыми выводами для навесного монтажа на печатную плату через отверстия.
Используются для работы в составе электронных схем управления коммутацией в радиоэлектронной аппаратуре общего и специального назначения.
Коммутирует токи не более 2 А при напряжении до 150 В в зависимости от режима коммутации.
Рабочее номинальное напряжение, В - 6; 12; 27.
Время срабатывания, мс, не более - 5.
Время отпускания, мс, не более - 1,5.
Тип корпуса - металлический, герметичный.
Вид климатического исполнения реле РЭС47 - «УХЛ» по ГОСТ 15150-69.

Категория качества: «ОТК», «ВП», «ОС».
Технические условия:
   - для реле с приёмкой «1» РФ0.450.047ТУ;
   - для реле с приёмкой «5» РФ0.450.047ТУ;
   - для реле с приёмкой «9» РФ0.450.047ТУ, ОСТ В 4.450.019-91.

Минимальный срок службы и срок сохраняемости реле РЭС47:
  - при хранении в условиях отапливаемого хранилища, а также вмонтированных в защищенную аппаратуру или находящихся в комплекте ЗИП - 12 лет;
  - при хранении в неотапливаемых хранилищах, в упаковке изготовителя и вмонтированных в аппаратуру - 6 лет;
  - при хранении под навесом, в упаковке изготовителя и вмонтированных в аппаратуру - 3 года;
  - при хранении на открытой площадке, вмонтированных в аппаратуру - 3 года.

Расшифровка условного обозначения:
РЭС47 РФ4.500.407-02.01
РЭС - реле электромагнитное неполяризованное слаботочное низкочастотное;
47 - порядковый номер разработки;
РФ4.500.407-02 - исполнение (паспорт) реле в зависимости от электрических параметров, режимов коммутации и конструктивных особенностей;
01 - вид приёмки: 01 - приёмка «ПЗ», 02 - приёмка «ОТК».
