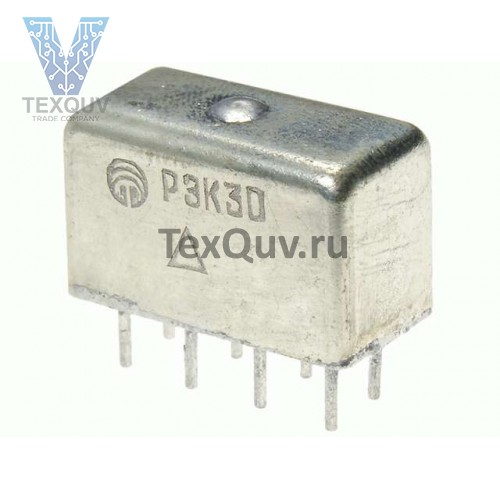

РЭК30-03 12В реле
Описание
Реле РЭК-30 предназначено для коммутации электрических цепей постоянного и переменного тока частотой от 50 Гц до 1100 Гц в электронных АТС типа МТ-20 или аналогичных. Возможность применения при навесном и печатном монтаже.
Данное реле представляет собой электромагнитное герметичное реле постоянного тока с двумя переключающими контактами.
Параметр | Значение | ||
Технические условия | РФ4.500.473 ТУ | ||
Напряжения питания | согласно таблице ниже | ||
Режимы коммутации | согласно таблице ниже | ||
Сопротивление контактов | ≤1,5 Ом | ||
Максимальное время срабатывания | 6 мс | ||
Максимальное время отпускания | 3 мс | ||
Сопротивление изоляции: | между токоведущими цепями, между токоведущими цепями и корпусом | в нормальных климатических условиях | 200 МОм |
при максимальной температуре | 20 МОм | ||
при повышенной влажности | 10 МОм | ||
между обмоткой и корпусом при повышенной влажности | 5 МОм | ||
Электрическая прочность изоляции (эфф.): | между токоведущими цепями и корпусом | при нормальных климатических условиях | 500 В |
при повышенной влажности | 350 В | ||
при пониженном атмосферном давлении | 260 В | ||
между токоведущими частями | при нормальных климатических условиях | 350 В | |
Виброустойчивость: | от 10 до 50 Гц с амплитудой до 1 мм | ||
свыше 50 до 80 Гц с ускорением до 100 м/с2 (10 g) | |||
Температура окружающей среды | от -20 до +70°C | ||
Относительная влажность | до 98% при +35°C | ||
Атмосферное давление | от 400 до 800 мм. рт. ст. | ||
Минимальный срок службы | 15 лет | ||
Масса | 10 г | ||
Габаритные и установочные размеры реле
Электрическая схема электромагнитного нейтрального реле РЭК-30
