АРТИКУЛ: 0010817

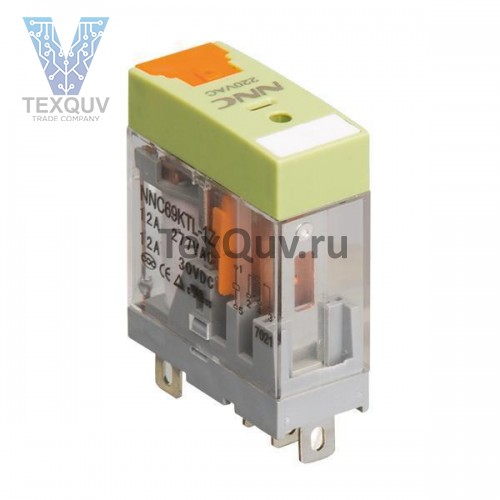

NNC69KTL-1Z реле
Нет в наличии
Цена по запросу
Цена с учетом НДС
Быстрая доставка
Описание
Параметры контакта реле
| Конфигурации контактов | 1Z,1H,1D | |
| Контактная нагрузка | NC:12A | NO:15A |
| Макс.напряжение переключения | 277VAC 12A 30VDC 12A | 277VAC 15A 30VDC 15A |
| Материал контактов реле | Сплав серебра | |
Электромагнитная катушка реле
| Номинальное напряжение в | DC12V | DC24V | DC48V | DC110V |
| Номинальный ток (±10%) мA | 44 | 22 | 11 | 4.8 |
| Сопротивление обмотки(±10%) Ом | 272 | 1090 | 4363 | 22916 |
| Номинальная мощность Вт | 0.53W | |||
| Напряжение втягивания(Макс.)в | Ниже 75% | |||
| Напряжение отпадания(Мин.)в | Выше 10% | |||
| Допустимое напряжение(Макс.)в | Номинальное напряжение ×110% | |||
| Номинальное напряжение в | AC12V | AC24V | AC110V | AC220V |
| Номинальный ток (±10%) мA | 83.3 | 41.6 | 9 | 4.5 |
| Сопротивление обмотки(±10%) Ом | 50 | 202 | 4278 | 17111 |
| Номинальная мощность Вт | 1.0VA | |||
| Напряжение втягивания(Макс.)в | Ниже 80% | |||
| Напряжение отпадания(Мин.)в | Выше 30% | |||
| Допустимое напряжение(Макс.)в | Номинальное напряжение ×110% | |||
Характеристика миниатюрного электромагнитного реле NNC69KTL-1Z
| Напряжение обмотки | DC:3 - 110V AC:6-240V | |
| Время срабатывания | ≤20ms | |
| Время отпускания | ≤10ms | |
| Выдерживаемое напряжение | Между контактами одной полярности | 1200В AC/мин(ток утечки 1мA) |
| между контактами разной полярности | / | |
| между контактом и катушкой | 5000В AC/мин(ток утечки 1мA) | |
| Размер | 34 × 12.7 ×28.8мм | |
| Вес | около 20г | |
