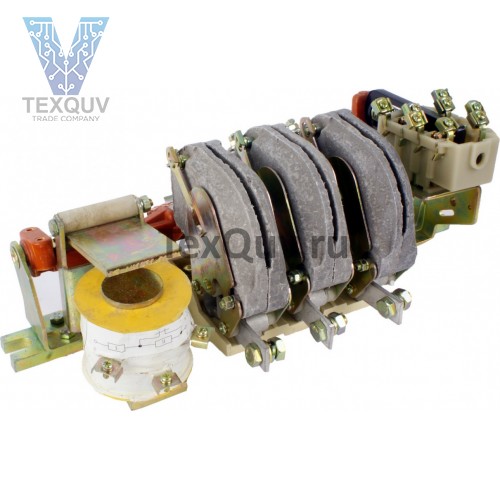

КТП-6023 Контакторы
Описание
| Контактор КТП-6023 предназначен для коммутирования на расстоянии электрических цепей классом напряжения 0,4 кВ с номинальным напряжением до 160 ампер. Контактор КТП-6023 рассчитан на работу при нагрузках до 160 А. Основными его контсруктивными элементами являются рейка, контактно-дугогасительная система, система блок-контакта и электромагнитная система. Рейка выполнена из стали с высокими прочностными характеристиками, что позволяет ей быть основанием всех механизмов контактора КТП-6023. Контактно -дугогасительная представляет из себя контакты (подвижный и неподвижный) и систему гашения электрической дуги в виде катушки и дугогасительной камеры. Электромагнит контактора КТП-6023 выполнен для подключения к постоянному току. Он состоит из ярма, катушки, полюсной шайбы и поворотного якоря. Система блок-контакта служит для поддержания тока в цепи электромагнита и для вспомогательных цепей. Она состоит из корпуса, траверсы, подвижных и неподвижных контактов. Данная система приводится в движение при помощи рычага вала контактора. |
