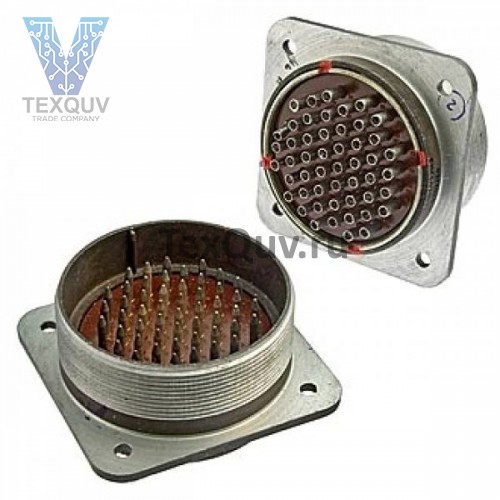

СШРГ60П50ЭШ3

Соединитель СШРГ60П50ЭШ3 цилиндрический низкочастотный герметичный предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В.

Соединители состоят из блочной (приборной) вилки или розетки.

Сочленение соединителей - резьбовое, поляризация корпусов одношпоночная.

Покрытие контактов - серебро.

Метод монтажа - пайка.

Соединители СШРГ изготавливаются для внутреннего монтажа в исполнении УХЛ в соответствие с техническими условиями АСЛР.434410.017ТУ (АШДК.434410.086ТУ).

Структура условного обозначения:

СШРГ60П50ЭШ3

СШРГ - тип соединителя;

60 - условный размер корпуса;

П - конструктивное исполнение приборной части: П - без патрубка;

50 - количество контактов;

Э - вид гайки патрубка: в приборном соединителе без патрубка гайка для крепления кабеля отсутствует;

Ш - вид контактов: Г - розетка, Ш - вилка;

3 - обозначение сочетания контактов (условное число).

Примечание:

1. Вилки и розетки СШРГ изготавливаются без патрубка и экранированной гайки. Классификационный признак «Э» введен в обозначение условно.
