СШР28П7ЭШ9

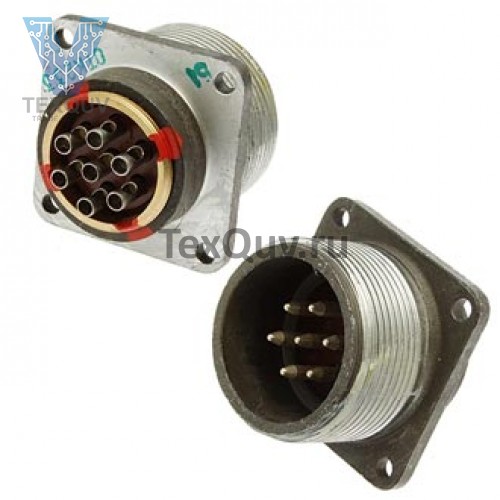

Соединитель СШР28П7ЭШ9 цилиндрический низкочастотный негерметичный предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В.

Соединители состоят из двух частей: вилки и розетки. Вилки и розетки могут быть как блочными (приборными), так и кабельными.

Блочная часть соединителей изготавливается без патрубков, кабельная часть с прямым или угловым патрубком.

Сочленение соединителей - резьбовое, поляризация корпусов одношпоночная.

Покрытие контактов - серебро.

Метод монтажа - пайка.

Соединители СШР изготавливаются для внутреннего монтажа в исполнении УХЛ в соответствие с техническими условиями АСЛР.434410.019 ТУ (АШДК.434410.079 ТУ).

Структура условного обозначения:

СШР28П7ЭШ9

СШР - тип соединителя;

28 - условный размер корпуса;

П - конструктивное исполнение: для приборной части: П - без патрубка; для кабельной части: П - с прямым патрубком; У - с угловым патрубком;

7 - количество контактов;

Э - вид гайки патрубка: Э - для экранированного кабеля;

Ш - вид контактов: для приборной части: Г - розетка, Ш - вилка; для кабельной части: Ш - розетка, Г - вилка;

9 - обозначение сочетания контактов (условное число).

Примечание:

1. В конструктивном исполнении блочной части без патрубка, гайка для экранированного кабеля отсутствует.
