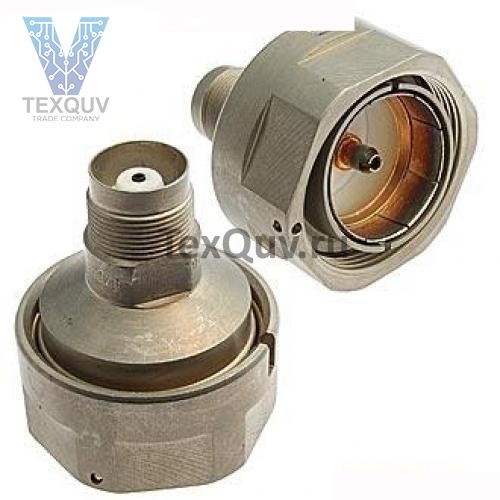

СР-75-375ФВ

СР-75-375ФВ переход предназначен для соединения двух разъемов с одинаковыми или разными присоединительными размерами, когда непосредственное механическое их соединение неосуществимо или непосредственное электрическое соединение нежелательно.

Переходы СР-75-375ФВ предназначены для эксплуатации в электрических цепях радиочастотных трактов.

Структура условного обозначения СР-75-375ФВ:

- СР - соединитель радиочастотный;

- 75 - величина волнового сопротивления (Ом);

- 375 - порядковый номер разработки;

- Ф - изоляционный материал (фторопласт);

- В - всеклиматическое исполнение.

Технические характеристики СР-75-375ФВ

Тип разъема - переход.

Габаритные размеры - 55,5×47 мм.

Масса - 260 г.

Диапазон частот - от 0 до 3 ГГц.

Тип соединения - различное.

Рабочее напряжение - 500 В.

Волновое сопротивление - 75 Ом.

Переходное сопротивление контактов - 0,01 Ом.

КСВН - до 1,25.

Экранное затухание - 40 дБ.
