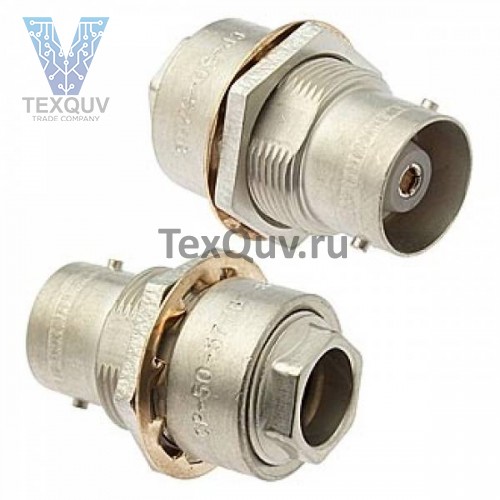

СР-50-57ПВ

СР-50-57ПВ

Розетка кабельная.

Вид соединения - байонетный.

Марка присоединяемого кабеля - РК150-7-11, РК150

Технические условия - ВР0.364.009ТУ

Соединитель СР-50-57ПВ предназначен для эксплуатации в электрических цепях радиочастотных трактов.

Рабочее напряжение в нормальных условиях - 1000 В

Количество сочленений-расчленений - 500

Сопротивление контактов штырь – гнездо и корпус – корпус - 0,01 Ом

Диапазоны рабочих температур:

- соединители с фторопластовой изоляцией - от -60 до +155 °С

- соединители с полиэтиленовой изоляцией - от -60 до +85 °С

Минимальный срок сохраняемости - 15 лет

Структура условного обозначения:

СР-50-57ПВ

СР - соединитель радиочастотный;

50 - величина волнового сопротивления, Ом;

57 - порядковый номер разработки;

Ф или П - изоляционный материал – фторопласт или полиэтилен;

В - всеклиматическое исполнение по ГОСТ В 20.39.404-81.
