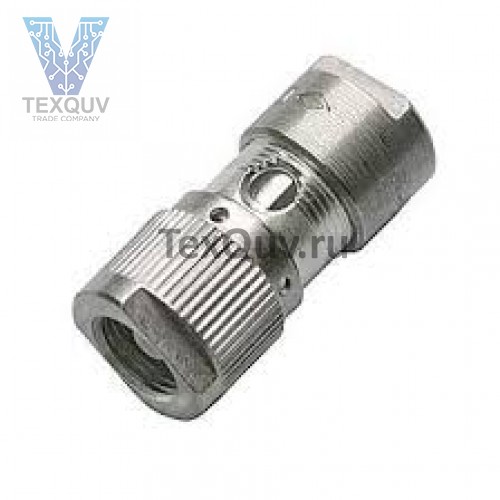

СР-50-276ФВ

Розетка кабельная.
Вид соединения - резьбовое.
Марка присоединяемого кабеля - РК50-2-21, РК50-2-22.
Технические условия - ВР0.364.015ТУ.

Соединитель СР-50-276ФВ предназначен для эксплуатации в электрических цепях радиочастотных трактов.
Рабочее напряжение в нормальных условиях - 500 В
Количество сочленений-расчленений - 250
Сопротивление контактов штырь – гнездо и корпус – корпус - 0,01 Ом
Диапазоны рабочих температур:
- соединители с фторопластовой изоляцией - от -60 до +155 °С
- соединители с полиэтиленовой изоляцией - от -60 до +85 °С
Минимальный срок сохраняемости - 15 лет

Структура условного обозначения:
СР-50-276ФВ
СР - соединитель радиочастотный;
50 - величина волнового сопротивления, Ом;
276 - порядковый номер разработки;
Ф или П - изоляционный материал – фторопласт или полиэтилен;
М - модернизированный вариант соединителя;
В - всеклиматическое исполнение по ГОСТ В 20.39.404-81.

Электрические параметры, механические, климатические факторы приведены
в технических условиях на соединители.
