АРТИКУЛ: 0014576
СНЦ28-32/27В-1-В
Нет в наличии
Цена по запросу
Цена с учетом НДС
Быстрая доставка
Описание

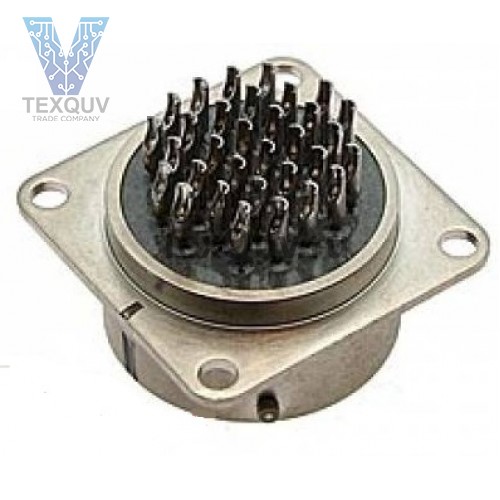

СНЦ28-32/27В-1-В
Соединители (вилки) СНЦ28-32/27В-1-В цилиндрические малогабаритные низкочастотные для внутреннего монтажа с байонетной фиксацией сочлененного положения.
Предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов при напряжении до 700 В (амплитудное значение).
Применяются для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре общего и специального назначения.
Приборные вилки СНЦ28 изготавливаются в герметичном исполнении без кожуха и сочленяются с розетками СНЦ23, выпускаемыми по техническим условиям ГЕ0.367.241ТУ.
Вилки имеют многошпоночную поляризацию корпуса и многопозиционную установку изолятора в корпусе.
Сочленение соединителей - байонетное.
Покрытие контактов - никель.
Монтаж проводов - пайкой.
Соединители СНЦ28 изготавливаются для внутреннего монтажа во всеклиматическом исполнении [В].
Категория качества: «ОТК», «ВП», «ОСМ».
Технические условия:
- приёмка «1» СКНЦ.5523.127ТУ;
- приёмка «5» бР0.364.038ТУ;
- приёмка «7» бР0.364.038ТУ, П0.070.052.
Гарантийный срок хранения соединителей СНЦ28 - не менее 15 лет со дня изготовления.
Гарантийная наработка:
- 1000 часов во всех режимах и условиях, допускаемых ТУ;
- 100000 часов в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.
Расшифровка условного обозначения:
СНЦ28-32/27В-1-В
СНЦ28 - тип соединителя;
32 - количество контактов;
27 - условный размер корпуса;
В - вилка;
1 - конструктивное исполнение: 1 — приборная вилка без кожуха
А - угловое положение изолятора в корпусе вилки: А,Б,В,Г (при нормальном положении изолятора буквенный индекс не проставляется)
В - всеклиматическое исполнение.
Соединители (вилки) СНЦ28-32/27В-1-В цилиндрические малогабаритные низкочастотные для внутреннего монтажа с байонетной фиксацией сочлененного положения.
Предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов при напряжении до 700 В (амплитудное значение).
Применяются для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре общего и специального назначения.
Приборные вилки СНЦ28 изготавливаются в герметичном исполнении без кожуха и сочленяются с розетками СНЦ23, выпускаемыми по техническим условиям ГЕ0.367.241ТУ.
Вилки имеют многошпоночную поляризацию корпуса и многопозиционную установку изолятора в корпусе.
Сочленение соединителей - байонетное.
Покрытие контактов - никель.
Монтаж проводов - пайкой.
Соединители СНЦ28 изготавливаются для внутреннего монтажа во всеклиматическом исполнении [В].
Категория качества: «ОТК», «ВП», «ОСМ».
Технические условия:
- приёмка «1» СКНЦ.5523.127ТУ;
- приёмка «5» бР0.364.038ТУ;
- приёмка «7» бР0.364.038ТУ, П0.070.052.
Гарантийный срок хранения соединителей СНЦ28 - не менее 15 лет со дня изготовления.
Гарантийная наработка:
- 1000 часов во всех режимах и условиях, допускаемых ТУ;
- 100000 часов в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.
Расшифровка условного обозначения:
СНЦ28-32/27В-1-В
СНЦ28 - тип соединителя;
32 - количество контактов;
27 - условный размер корпуса;
В - вилка;
1 - конструктивное исполнение: 1 — приборная вилка без кожуха
А - угловое положение изолятора в корпусе вилки: А,Б,В,Г (при нормальном положении изолятора буквенный индекс не проставляется)
В - всеклиматическое исполнение.
Основные технические характеристики соединителей СНЦ28:
| Общие характеристики соединителей СНЦ28: | |
|---|---|
| Тип соединителя: | цилиндрический, низкочастотный, герметичный |
| Климатическое исполнение: | всеклиматическое по ГОСТ В 20.39.404-81 |
| Условный размер корпуса: | 14, 18, 22, 24, 27, 30, 33, 36, 39 |
| Состав соединителя: | вилка |
| Вид корпуса: | блочный (приборный) |
| Исполнение монтажной части: | без кожуха |
| Вид сочленения: | байонетный |
| Поляризация корпуса: | многошпоночная поляризация и многопозиционная установка изолятора в корпусе |
| Покрытие контактов: | никель |
| Способ монтажа проводов: | пайкой |
| Технические параметры соединителей СНЦ28: | |
| Общее количество контактов: | 3, 4, 7, 10, 19, 24, 28, 32, 41, 43, 45, 55, 61 |
| Сопротивление контактов, не более, МОм: - диаметр контакта, 1,0 мм - диаметр контакта, 1,5 мм - диаметр контакта, 2,0 мм | 15 10 8 |
| Максимальный ток на одиночный контакт, А: - диаметр контакта, 1,0 мм - диаметр контакта, 1,5 мм - диаметр контакта, 2,0 мм | 6 12 18 |
| Максимальное рабочее напряжение, В: | 700 |
| Сопротивление изоляции в нормальных климатических условиях, не менее, МОм: | 5000 |
| Синусоидальная вибрация, диапазон частот, Гц: | 1....5000 |
| Синусоидальная вибрация, ускорение, м/с2 (g): | 400 (40) |
| Механический удар, одиночного действия с ускорением, м/с2 (g): | 15000 (1500) |
| Механический удар, многократного действия с ускорением, м/с2 (g): | 1500 (150) |
| Атмосферное пониженное давление, Па (мм рт.ст.): | 1,3·10-10 (10-12) |
| Рабочая температура окружающей среды, °C: | от -60 до +155 |
| Минимальная наработка, часов: | 1000 |
| Количество сочленений-расчленений: | 500 |
| Срок сохраняемости, лет: | 15 |
