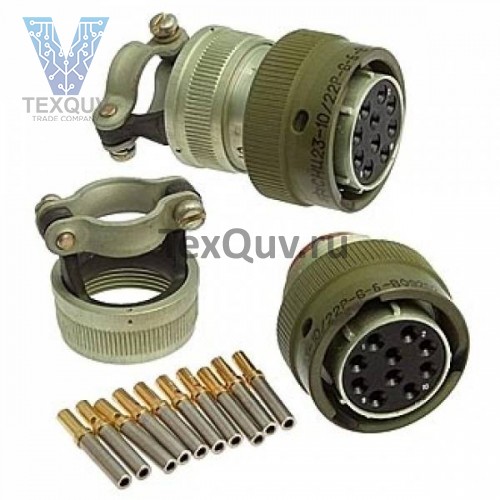

Разъем СНЦ23-10/22Р-6-в-В (2020г)

Параметры разъема СНЦ23-10/22Р-6-В-В:

Технические характеристики:
Максимальное рабочее напряжение - 700 В
Ток на контакт - до 15 А
Интервал рабочих температур - от -60 до +200°С
Количество сочленений-расчленений - 500
Минимальная наработка - 1000 часов
Срок сохраняемости  - 15 лет

Структура условного обозначения:
СНЦ23-10/22Р-6-В-В
СНЦ23 - тип соединителя;
10 - количество контактов;
22 - условный размер корпуса;
Р - вид корпуса: В - вилка, Р-розетка;
6 - конструктивное исполнение:
    - 1 - приборная часть без кожуха,
    - 2 - приборная часть с прямым кожухом,
    - 4 - приборная часть с угловым кожухом,
    - 6 - кабельная часть с прямым кожухом,
    - 8 - кабельная часть с угловым кожухом,
    - 11 - кабельная часть без кожуха,
    - 12 - приборная часть с обоймой под термоусаживаемые трубки,
    - 13 - кабельная часть с обоймой под термоусаживаемые трубки;
В - угловое положение изолятора в корпусе вилки (при нормальном положении изолятора буквенный индекс не проставляется);
В - всеклиматическое исполнение.
