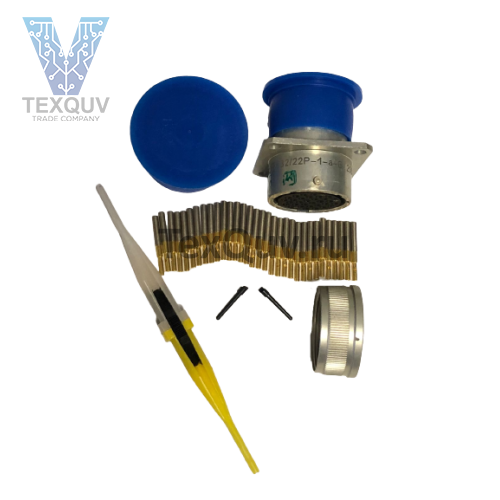

СНЦ22-32/22Р-1-а-В

СНЦ22 представляют собой субминиатюрные цилиндрические соединители внутреннего монтажа, и предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов при напряжении до 500 В (амплитудное значение). Вилки и розетки могут быть как приборными, так и кабельными, которые изготавливаются без кожуха, с прямым кожухом, и с обоймой под термоусаживающуюся трубку. Кабельные розетки СНЦ22 соответствующих типономиналов по сочетанию контактов, условному размеру корпуса, позиции установки изолятора взаимосочленяемы с соответствующими вилками СНЦ22, а также СНЦ30, СНЦ31, СНЦ32 (бР0.364.039 ТУ). Соединители изготовляют во всеклиматическом исполнении по ГОСТ В 20.39.404-81.

Основные технические характеристики СНЦ22:

• Тип сочленения: байонетный
• Монтаж проводов: обжимкой
• Покрытие контактов: золото.
• Устойчивы к воздействию спецфакторов.
• Сопротивление контактов не более, мОм: 5
• Сопротивление изоляции не менее, мОм: 5000
• Максимальный ток на одиночный контакт (∅ контакта 1,0мм), А: 11
• Максимальное рабочее напряжение постоянного тока или амплитудное значение напряжения переменного тока, В: 500
• Повышенная рабочая температура среды, ºС: +155
• Пониженная температура среды, ºС: -60
• Количество сочленений-расчленений: 500
• Минимальная наработка, часов: 1000
• Минимальный срок сохраняемости, лет: 15
