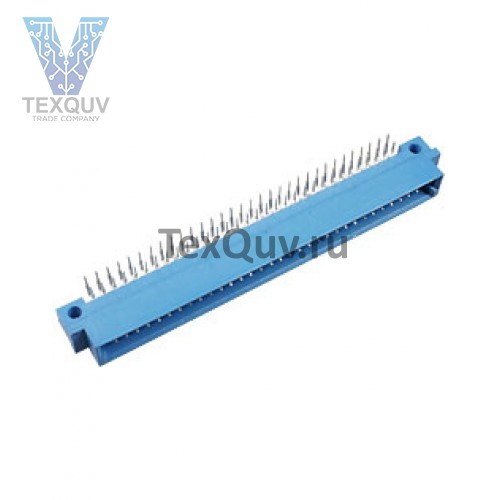

СНП58-64/94х9В-23-2В

Соединители СНП58-64/94х9В-23-2-В предназначены для соединения и разъединения электрических цепей постоянного, переменного (с частотой до 3 МГц) и импульсного токов в аппаратуре с печатным монтажом.

Соединители состоят из вилки и розетки.

Соединитель выполнен на изоляторах одного типоразмера с числом рядов 2 и 3, а различное число контактов получают изменением их расположения.

При этом каждая схема расположения контактов соответствует определенному ряду: 96, 64, 48, 32, 16.

Материал покрытия контактов - золото, серебро

Соединители устойчивы к воздействию морского тумана, плесневых грибов, инея, росы и солнечной радиации.

Соединители изготавливаются для внутреннего монтажа, во всеклиматическом исполнении, в соответствии с техническими условиями НЩ0.364.061ТУ.

Применение и эксплуатация.

Вилки соединителей СНП58 предназначены для установки и монтажа пайкой на сменной печатной плате.

Розетки соединителей СНП58 устанавливаются на монтажной плате, присоединение к проводам осуществляется методом модифицированной накрутки двух одножильных проводов с диаметром жилы 0,2...0,25 мм.

Вилки соединителей СНП58 могут сочленяться с розетками как СНП58, так и СНО63.
