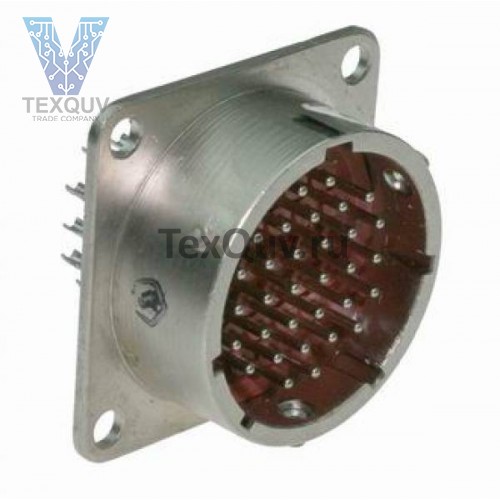

СНЦ28-28/27В-1-А-В

СНЦ28-28/27В-1-а-В

Соединители (вилки) цилиндрические байонетные малогабаритные СНЦ28-28/27В-1-а-В предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов при напряжении до 700 В.

Приборные вилки СНЦ28 изготавливаются в герметичном исполнении без кожуха и сочленяются с розетками СНЦ23, выпускаемыми по техническим условиям ГЕ0.367.241 ТУ.

Вилки имеют многошпоночную поляризацию корпуса и многопозиционную установку изолятора в корпусе.

Вилки СНЦ28 изготавливаются для внутреннего монтажа во всеклиматическом исполнении в соответствии с техническими условиями бР0.364.038 ТУ.

Сочленение соединителей - байонетное.

Покрытие контактов - никель.

Монтаж проводов - пайкой.

Структура условного обозначения:

СНЦ28-28/27В-1-а-В

СНЦ28 - тип соединителя;

28 - количество контактов;

27 - условный размер корпуса;

В - вилка;

1 - конструктивное исполнение: 1 - приборная вилка без кожуха;

а - угловое положение изолятора в корпусе вилки: а,б,в,г (при нормальном положении изолятора буквенный индекс не проставляется);

В - всеклиматическое исполнение.
