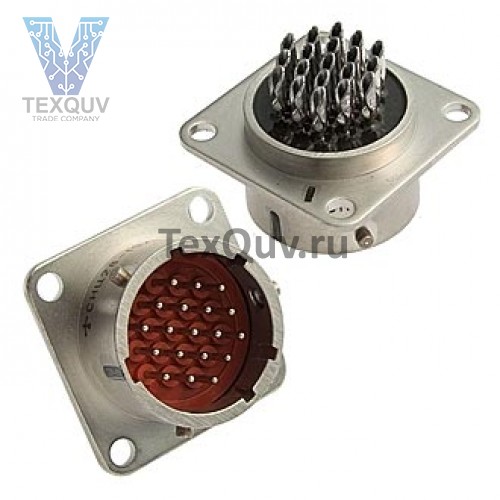

СНЦ28-19/22В-1-В

СНЦ28-19/22В-1-В

Соединители (вилки) СНЦ28-19/22В-1-В предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов при напряжении до 700 В.

Приборные вилки СНЦ28 изготавливаются в герметичном исполнении без кожуха и сочленяются с розетками СНЦ23, выпускаемыми по техническим условиям ГЕ0.367.241ТУ.

Вилки имеют многошпоночную поляризацию корпуса и многопозиционную установку изолятора в корпусе.

Вилки СНЦ28 изготавливаются для внутреннего монтажа во всеклиматическом исполнении в соответствии с техническими условиями бР0.364.038ТУ.

Сочленение соединителей - байонетное.

Покрытие контактов - никель.

Монтаж проводов - пайкой.

Структура условного обозначения:

СНЦ28-19/22В-1-В

СНЦ28 - тип соединителя;

19 - количество контактов;

22 - условный размер корпуса;

В - вилка;

1 - конструктивное исполнение: 1 — приборная вилка без кожуха

А - угловое положение изолятора в корпусе вилки: А,Б,В,Г (при нормальном положении изолятора буквенный индекс не проставляется)

В - всеклиматическое исполнение.
