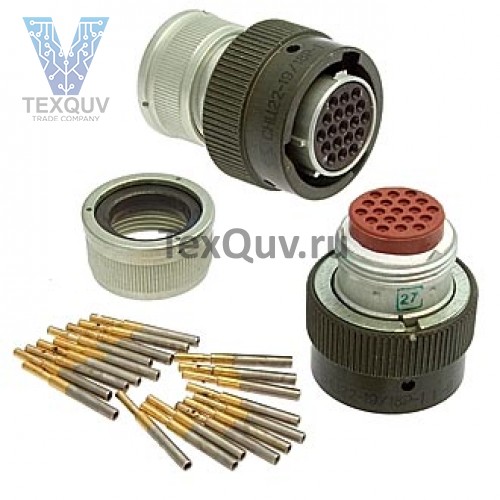

СНЦ22-19/18Р-6-В

СНЦ22 соединители цилиндрические низкочастотные субминиатюрные внутреннего монтажа предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов.

СНЦ - тип соединителя - соединитель цилиндрический низкочастотный субминиатюрный.

22 - номер разработки.

М - три направляющих шпонки.

4, 7, 10, 19, 32, 50 - количество контактов.

10, 12, 14, 18, 22, 27 - условный размер корпуса.

Часть соединителя:

- В - вилка;

- Р - розетка.

Конструктивное исполнения:

- 1 - приборная часть без кожуха;

- 2 - приборная часть с прямым кожухом;

- 6 - кабельная часть с прямым кожухом;

- 11 - кабельная часть без кожуха;

- 12 - приборная часть с обоймой под термоусаживающиеся трубки;

- 13 - кабельная часть с обоймой под термоусаживающиеся трубки.

Позиция установки изолятора:

- а, б, в - варианты углового положения поляризующих шпонок и шпоночных пазов на корпусах;

- отсутствие буквы - нормальное положение изолятора.

В - всеклиматическое исполнение.
