ШРГ55П6ЭШ6 вилка

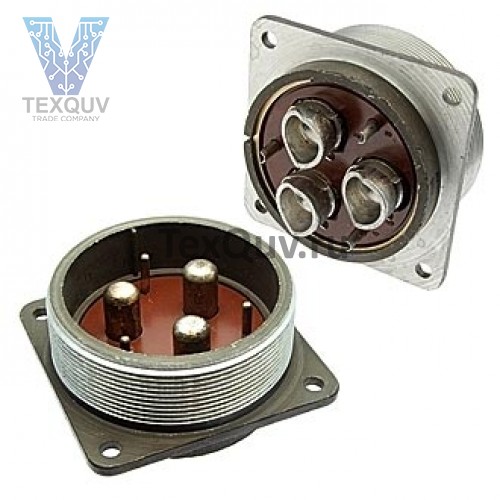

Соединитель ШРГ55П6ЭШ6 вилка цилиндрический низкочастотный герметичный предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В.

Соединители состоят из блочной (приборной) вилки.

Блочная вилка соединителя изготавливается без патрубка или с прямым патрубком.

Сочленение соединителей - резьбовое, поляризация корпусов одношпоночная.

Покрытие контактов - серебро.

Метод монтажа - пайка.

Соединители предназначены для монтажа с экранированными или неэкранированными кабелями (проводами) по виду концевой гайки патрубка.

Соединители предназначены для внутреннего и наружного монтажа в климатическом исполнении УХЛ в соответствии с техническими условиями ГЕ0.364.108 ТУ и бР0.364.040 ТУ.

Структура условного обозначения:

ШРГ55П6ЭШ6

ШРГ - тип соединителя;

55 - условный размер корпуса;

П - конструктивное исполнение приборной части: П - без патрубка; ПК - с прямым патрубком;

31 - количество контактов;

Э - вид гайки патрубка: Э - для экранированного кабеля; Н - для неэкранированного кабеля;

Ш - вид контактов: Ш - вилка;

3 - обозначение сочетания контактов (условное число).
