ШР48ПК9ЭШ1

ШР48ПК9ЭШ1

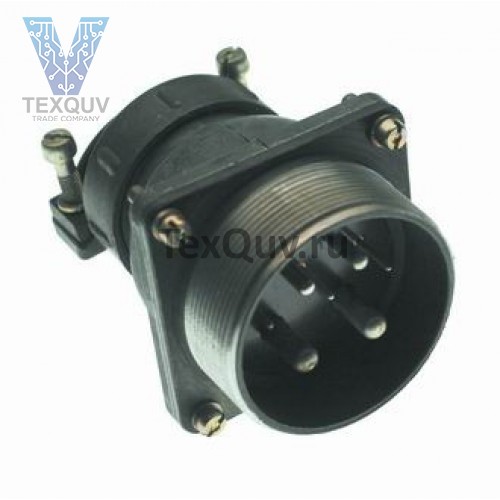

ШР48ПК9ЭШ1 вилка блочная электрическая цилиндрическая ручного соединения низкочастотная негерметичная, внутреннего объемного монтажа, применяется в радиоэлектронной и радиотехнической аппаратуре соединяют цепи с нагрузкой до 6 А на каждый и до 20 А на соединитель в целом при напряжении переменного и постоянного тока до 850 В. Разъемы ШР, ШРГ могут насчитывать от 1 до 47 контактов в зависимости от типоразмера, которые помещены в карболитовое основание и металлический или пластмассовый корпус.

Условные обозначения:

ШР48ПК9ЭШ1-вилка.
ШР - тип соединителя-штепсельный разъем негерметичный.
48 - условный размер корпуса.
ПК - конструктивное исполнение: для приборной части: П - без патрубка; ПК - с прямым патрубком; СК - с угловым патрубком.
9 - количество контактов.
Э - вид гайки патрубка: Э - для экранированного кабеля.
Ш - вид контактов: для приборной части: Г - розетка, Ш - вилка.
1 - обозначение сочетания контактов.
