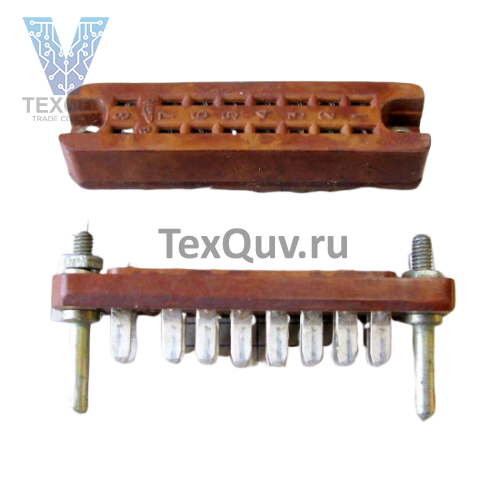

РП14-16ЛО вилка
Описание
Соединитель РП14-16 ЛО вилка низкочастотный прямоугольный предназначены для работы в электрических цепях постоянного, переменного частотой до 3 МГц и импульсного токов напряжением 800 В.
Соединители РП14 изготавливают в климатическом исполнении УХЛ и В по ГОСТ 15150-69.
Вид приемки - 1,5,9.
Технические условия: бР0.364.024 ТУ (ОТК), ЕСЗ.656.015 ТУ (ПЗ).
Соединители РП14 используются для внутреннего монтажа.
Вилки и розетки имеют направляющие элементы-ловители.
Соединители всеклиматического исполнения, имеющие кабельные корпуса, изготавливаются в пылебрызгозащитных (с уплотнительной прокладкой) корпусах.
Контакты вилок и розеток плавающие.
Структура условного обозначения:
РП14-16 ЛО вилка
РП - Тип соединителя: общего назначения, ручного сочленения (расчленения), низкочастотный, прямоугольный;
14 - Порядковый номер разработки;
16 - Количество контактов: 5,10,16,30;
Л - Наличие ловителей (направляющих штырей, втулок);
О - Облегчённый вариант изолятора;
5 - Покрытие контактов: 5 - химическое окисное пассивное покрытие; без буквы - серебро;
В - Климатическое исполнение: В - всеклиматическое; без буквы - УХЛ.
Характеристики
| Климатическое исполнение | всеклиматическое, УХЛ по ГОСТ 15150-69 |
|---|---|
| Кол-во контактов | 16 |
| Конструктивные особенности | розетка и вилка без ловителей, с ловителями, с ловителями облегченная |
| Минимальная наработка, час. | 7000 |
| Относительная влажность, % | 98 |
| Покрытие контактов | серебро, химическое окисное покрытие |
| Сопротивление изоляции | не менее 5000 МОм |
| Сопротивление контактов, Ом | 3 |
| Состав соединителя | вилка, розетка |
| Способ монтажа | объемный, пайкой |
| Температурный диапазон, °С | от -60 до +100 |
| Тип соединителя | прямоугольный, низкочастотный, нормальных габаритов, для внутреннего монтажа |
| Электрическая прочность изоляции, В | 2550 |
| Рабочее напряжение, В | max 800 |
| Рабочий ток, А | max 5 |
