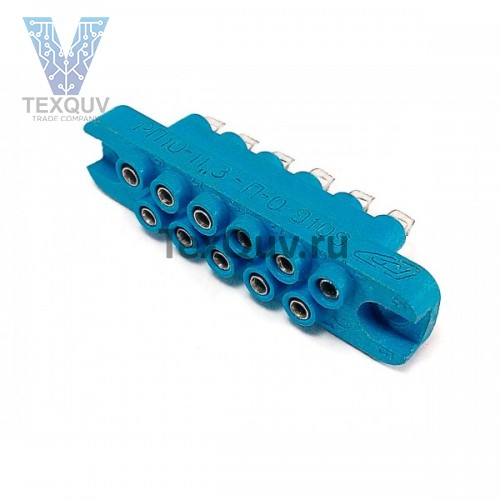

РП10-11-З-ПО

Соединитель РП10-11 З вилка низкочастотный, прямоугольный, внутреннего монтажа предназначен для работы в электрических цепях постоянного, переменного частотой до 3 МГц и импульсного токов напряжением до 1550 В.

Вид климатического исполнения УХЛ, В по ГОСТ 15150-69.

Вид приемки - 1, 5, 9.

Технические условия: бР0.364.025 ТУ (ОТК), ГЕ0.364.004 ТУ (ПЗ).

Вилки и розетки имеют металлический литой или пластмассовый кожух с прямым и угловым выходом кабеля и фиксирующие замки.

Покрытие контактов серебро и олово-висмут.

Вилки и розетки имеют ловители и плавающие контакты.

Структура условного обозначения:

РП10-11 З вилка

РП - Тип соединителя: ручного сочленения (расчленения) общего назначения, низкочастотный, прямоугольный;

10 - Порядковый номер разработки;

11 - Количество контактов: 7,11,15,22,30,42;

З - Наличие замка для фиксации сочленённого положения;

Л - Тип кожуха:

  - Л - наличие ловителей (направляющих штырей, втулок);

  - У - наличие корпуса с угловым выходом кабеля (жгута);

  - П - наличие корпуса с прямым выходом кабеля (жгута);

  - УН - наличие универсального пластмассового корпуса (с прямым и угловым выходом кабеля);

П - Материал изолятора: П - изолятор из термопластичного материала;

О - Покрытие контактов: О - олово-висмут; без буквы - серебро;

В - Климатическое исполнение: В - всеклиматическое; без буквы - УХЛ.
