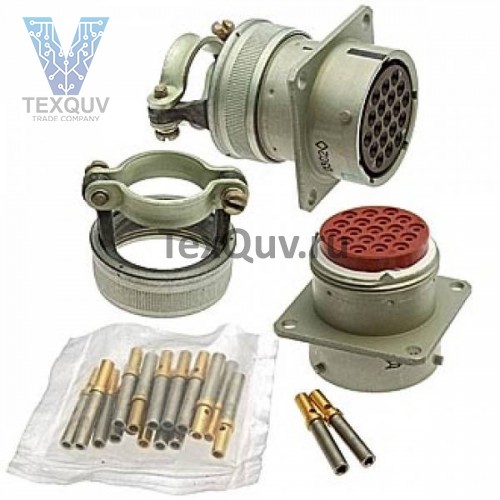

Разъем СНЦ23-19/27Р-1-В

Параметры разъема СНЦ23-19/27Р-1-В:

Технические характеристики:
- Максимальное рабочее напряжение - 700 В
- Ток на контакт - до 15 А
- Интервал рабочих температур - от -60 до +200°С
- Количество сочленений-расчленений - 500
- Минимальная наработка - 1000 часов
- Срок сохраняемости  - 15 лет

Структура условного обозначения:
СНЦ23-19/27Р-1-В
- СНЦ23 - тип соединителя;
- 19 - количество контактов;
- 27 - условный размер корпуса;
- Р - вид корпуса: В - вилка, Р-розетка;
- 1 - конструктивное исполнение:
     - 1 - приборная часть без кожуха,
     - 2 - приборная часть с прямым кожухом,
     - 4 - приборная часть с угловым кожухом,
     - 6 - кабельная часть с прямым кожухом,
     - 8 - кабельная часть с угловым кожухом,
     - 11 - кабельная часть без кожуха,
     - 12 - приборная часть с обоймой под термоусаживаемые трубки,
     - 13 - кабельная часть с обоймой под термоусаживаемые трубки;
- А - угловое положение изолятора в корпусе вилки (при нормальном положении изолятора буквенный индекс не проставляется);
- В - всеклиматическое исполнение.
