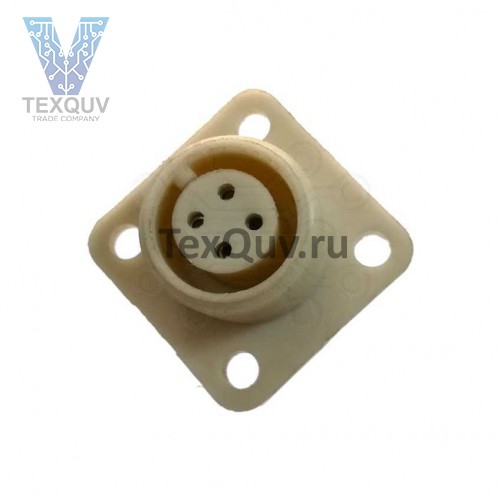

ОНЦ-РГ-09-4/14-Р7

Соединитель ОНЦ-РГ-09-4/14-Р7 цилиндрический низкочастотный малогабаритный предназначен для работы в электрических цепях постоянного и переменного токов напряжением до 500 В и частотой до 3 МГц.

Соединители ОНЦ-РГ-09 состоят из двух частей - вилки и розетки,которые могут быть как блочными (приборными), так и кабельными.

Блочная часть соединителей изготавливается без патрубков или с прямыми патрубками, кабельная часть без патрубков, с прямыми или угловыми патрубками.

Сочленение соединителей - резьбовое, поляризация корпусов одношпоночная.

Покрытие контактов - никель.

Соединители предназначены для монтажа с экранированными или неэкранированными кабелями (проводами) при этом меняется вид концевой гайки патрубка.

Соединители предназначены для внутреннего монтажа в климатическом исполнении УХЛ в соответствии с техническими условиями бр0.364.182 ТУ.

Часть соединителей ОНЦ-РГ-09 имеет общую схему расположения контактов с соединителями 2РМТ, другая часть с соединителями 2РМДТ.

Структура условного обозначения:

ОНЦ-РГ-09-4/14-Р7

ОНЦ-РГ-09 - тип соединителя;

4 - количество контактов;

14 - условный размер корпуса;

Р - часть соединителя: В - вилка, Р-розетка;

Конструктивное исполнение:

1 - приборная часть без кожуха (патрубка);

2 - приборная часть неэкранированная с прямым кожухом (патрубком);

3 - приборная часть экранированная с прямым кожухом (патрубком);

7 - пластмассовое исполнение;

11 - кабельная часть без кожуха (патрубка);

12 - кабельная часть неэкранированная с прямым кожухом (патрубком);

13 - кабельная часть экранированная с прямым кожухом (патрубком);

14 - кабельная часть неэкранированная с угловым кожухом (патрубком);

15 - кабельная часть экранированная с угловым кожухом (патрубком);

17 - пластмассовое исполнение.
