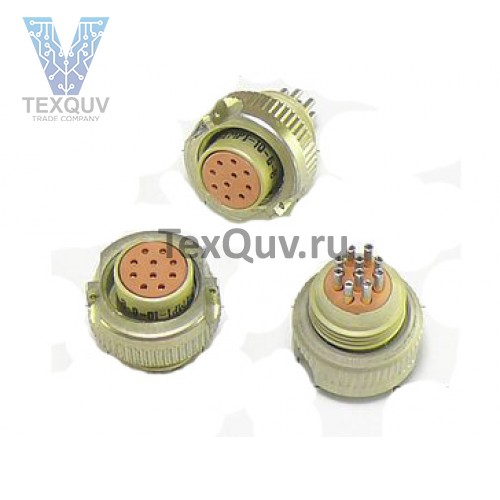

МР1-10-6-В

Микроминиатюрные герметичные соединители МР1-10-6-В предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов для внутреннего монтажа во всеклиматическом исполнении в соответствии с техническими условиями ГЕ0.364.184ТУ (АШДК.434410.061ТУ).

Соединители состоят из герметичной МР1 или негерметичной МР1Н вилки и негерметичной кабельной розетки.

Вилки и розетки изготавливаются без кожуха или с кожухом (металлическим или пластмассовым).

Сочленение вилок с розетками резьбовое или врубное.

Поляризация корпусов - одношпоночная.

Покрытие контактов - серебро, золото.

Структура условного обозначения:

МР1-10-6-В

МР1 - тип соединителя.

Н - только для негерметичной приборной вилки.

10 - количество контактов.

6 - конструктивное исполнение:

  - 1 - вилка приборная резьбового сочленения с серебряными контактами;

  - 2 - вилка приборная резьбового сочленения с золочеными контактами;

  - 3 - вилка приборная врубного сочленения с серебряными контактами;

  - 4 - вилка приборная врубного сочленения с золочеными контактами;

  - 5 - розетка кабельная резьбового сочленения с серебряными контактами;

  - 6 - розетка кабельная резьбового сочленения с золочеными контактами;

  - 7 - розетка приборная врубного сочленения с серебряными контактами;

  - 8 - розетка приборная врубного сочленения с золочеными контактами.

В - всеклиматическое исполнение.
