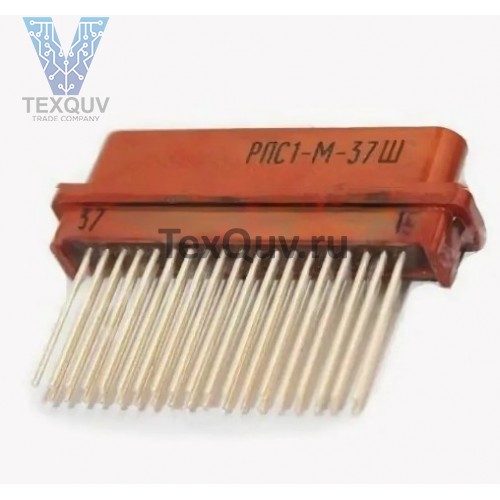

Разъем РПС1-М-37Ш (2007г)

РПС1-М-37Ш
Соединители РПС1-М-37Ш электрические низкочастотные прямоугольные малогабаритные низковольтные для объемного и печатного монтажа.
Предназначены для работы в электрических цепях постоянного, переменного частотой до 3 МГц и импульсного токов при напряжении до 100 В.
Используются для соединения и разъединения электрических цепей в электронной аппаратуре специального и общего назначения.
Соединители РПС1 состоят из двух сочленяющихся частей: вилки и розетки, изготовляется 16 типономиналов.
Вид покрытия контактов - золото, серебро.
Метод монтажа - пайка.
Обеспечивают работоспособность при взаимном сочленении с соединителями РПС1 выпускаемыми по ОЮ0.364.044ТУ и РПС1-М по ЦСКН430421.010ТУ.
Соединители РПС1 предназначены для внутреннего монтажа и изготавливаются в климатическом исполнении «УХЛ».

Категория качества: «ОТК», «ВП», «ОСМ», «ОС».
Технические условия:
  - приёмка «1» НКЦС.434410.123ТУ;
  - приёмка «5» АСЛР.434410.022ТУ;
  - приёмка «7» АСЛР.434410.022ТУ, П0.070.052;
  - приёмка «9» НКЦС.434410.902ТУ.

Гарантийный срок хранения соединителей РПС1 - 25 лет со дня изготовления.
Гарантийная наработка:
  - 10000 часов во всех режимах и условиях, допускаемых ТУ;
  - 130000 часов в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.

Расшифровка условного обозначения:
РПС1-М-37Ш
РПС1 - тип соединителя;

М- модернизированный
37 - количество контактов;
Ш - часть соединителя: Ш - вилка, Г - розетка.
