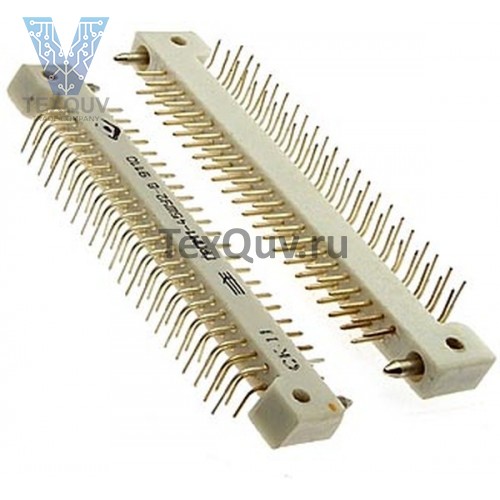

ГРПМШ1-45ШУ2-В (2005г)

ГРПМШ1-45ШУ2-В

Соединители ГРПМШ1-45ШУ2-В предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов при напряжении до 250 В и силе тока до 2 А.

Вилки и розетки имеют направляющие элементы-ловители. Контакты вилок - для углового монтажа на печатную плату.

Розетка имеет "плавающие контакты. Хвостовики контактов - для объемного и печатного монтажа.

Технические условия:

   - приемка "1" - НЩ0.364.006 ТУ

   - приемка "5" - НЩ0.364.016 ТУ.

Структура условного обозначения:

ГРПМШ1-45ШУ2-В

ГРПМШ - соединитель прямоугольный малогабаритный с гиперболоидными гнездами;

1 - порядковый номер разработки;

81 - количество контактов;

Г - тип контакта: Ш - штыревой; Г - гнездовой;

О - тип хвостовика: О - для объемного монтажа; П - для прямого монтажа в отверстие печатной платы; У - для углового монтажа в отверстие печатной платы;

2 - покрытие контактов: 1 - золото; 2 - серебро; 0 - олово-висмут
