2РТТ60КПЭ31Ш35В

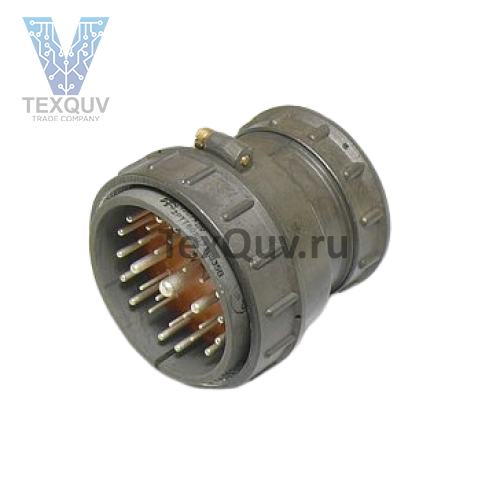

Соединитель 2РТТ60КПЭ31Ш35В цилиндрический низкочастотный пылебрызгозащищенный предназначен для работы в электрических цепях постоянного и переменного  токов частотой до 3 МГц при напряжении до 850 В.

Соединители состоят из двух частей: вилки и розетки. Вилки и розетки могут быть как приборными, так и кабельными.

Приборная часть соединителей изготавливается без патрубков, с прямым или угловым патрубком, кабельная - с прямым или угловым патрубком.

Кабельные части соединителей поставляются с резиновыми кожухами или без них.

Сочленение соединителей - резьбовое, поляризация корпусов одношпоночная.

Покрытие контактов -  серебро.

Метод монтажа - пайка.

Соединители изготавливаются для монтажа экранированным или неэкранированным кабелем, по виду концевой гайки патрубка.

Соединители изготавливаются для внутреннего монтажа во всеклиматическом исполнении в соответствии с техническими условиями ГЕ0.364.120 ТУ (АШДК.434410.060 ТУ).

Структура условного обозначения:

2РТТ60КПЭ31Ш35В

2РТТ - тип соединителя

60 - условный размер корпуса;

К - вид корпуса: Б - блочный, К - кабельный;

П - вид патрубка: П - прямой, У - угловой;

Э - вид гайки патрубка: Э - для экранированного кабеля, Н - для неэкранированного кабеля;

31 - количество контактов;

Ш - часть соединителя: Ш - вилка, Г - розетка;

35 - обозначение сочетания контактов - условное число;

В - всеклиматическое исполнение.
